HR-WP-XP系列32段模糊PID自整定調節器/溫控器商品描述：

主要特點：

適用于需要進行高精度多段曲線程序升/降溫控制的系統（如啤酒發酵、窯爐升溫等），可根據生產過程的要求，按照一定的曲線進行控制，最多可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。方便靈活的曲線控制功能，可實時監控曲線程序段的運行時間和狀態；多種事件輸入功能（由用戶提供）；
可具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。并可實現自動手動控制輸出自由無擾動切換。
程序模糊PID控制儀實現了真正的自整定功能；改變了控制方式這樣一來可以合理的跟隨測量數值和時間控制。在軟件上增加了上位機實現遠程控制曲線和曲線的控制功能及跳轉循環和停止功能；模型上采用三種模式：第一、用戶自定義曲線；第二、時間比例曲線；第三、具有控制參量時間等待曲線功能。

技術指標

輸入信號	熱電偶： K、E、S、B、J、T；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。熱電阻： Pt100、Cu50；引線電阻補償范圍≤15Ω。直流電壓： 0～5V、1～5V；直流電流： 0～10mA、4～20mA 。輸入阻抗：電壓信號Ri≥250KΩ。
輸出信號	模擬量輸出：DC 0～10mA輸出（負載電阻≤750Ω） DC 4～20mA輸出（負載電阻≤500Ω） DC 0～5V輸出（負載電阻≥250KΩ） DC 1～5V輸出（負載電阻≥250KΩ）開關量輸出：繼電器控制輸出─繼電器ON/OFF帶回差。AC220V/1A，DC24V/3A （阻性負載）可控硅控制輸出─SCR（可控硅過零觸發脈沖）輸出，光電隔離，400V/0.5A 固態繼電器控制輸出─SSR（固態繼電器控制信號）輸出，光電隔離，6～24V/30mA 雙向可控硅無觸點開關輸出─SOT輸出，光電隔離，400V/7A 通訊輸出：接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232等波特率─1200～9600bps 內部自由設定采用標準MODBUS RTU通信協議饋電輸出： DC24±1V，負載電流≤30mA
特性	測量精度： ±0.5%FS或0.2%FS 分辨率： ±1字測量范圍： -1999～9999字顯示方式： -1999～9999字測量值顯示 -1999～9999字設定值顯示 -1999～9999字控制目標值顯示 0～100%輸出量顯示發光二極管工作狀態顯示 1～32段曲線段號顯示當前日期及時間顯示溫度補償： 0～50℃數字式溫度自動補償參數設定： ·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定保護方式： ·輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LED指示 ·輸入超/欠量程報警 ·電源欠壓自動復位 ·工作異常自動復位（Watch Dog）
使用環境	環境溫度： 0～50℃ 相對濕度： ≤85%RH ·避免強腐蝕性氣體供電電壓：常規型 AC220V %（50Hz±2Hz線性電源）特殊型 AC90V～265V-開關電源 DC24V±2V-開關電源功耗： ≤5W（AC220V線性電源供電） ≤4W（AC90～265V開關電源供電） ≤4W（DC24V電源供電）

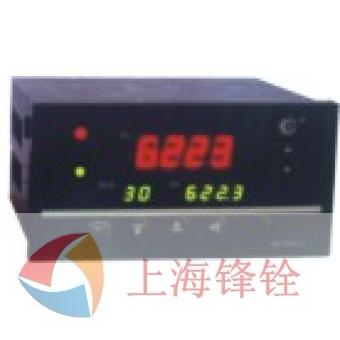

HR-WP-XP D805系列（橫式） S805系列（豎式）儀表外形

外形尺寸

寬×高×深：160×80×140mm

寬×高×深：80×160×140mm

開孔尺寸

單位：mm

重量 ·常規型:700g ·特殊型:500g 接線圖

橫式

備注特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。 HR-WP-XP D905系列儀表外形外形尺寸寬×高×深：96×96×105mm 開孔尺寸單位：mm 重量 ·350g 接線圖備注特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。

HR-WP系列32段模糊PID自整定調節器/溫控器型譜表

型號										說明
HR-WP-XP	□	-□	□	□	-□	-□	□	-□	□	32段模糊PID自整定調節器/溫控器
外形尺寸	D805 S805 D905									160×80mm（橫式） 80×160mm（豎式） 96×96mm
通訊方式		□								參見“通訊方式”
控制輸出方式			□							參見“輸出方式”
變送輸出方式				□						參見“輸出方式”
輸入類型					□					參見“輸入類型”
第一路報警方式						N H L				無報警（可省略）上限報警（只能選其中一種報警方式）下限報警
第二路報警方式							N H L G A D			無報警（可省略）上限報警下限報警（只能選其中一種報警方式）偏差內報警偏差外報警 LBA報警
饋電輸出								P		一路DC24V輸出
供電方式									T W A	AC90～265V供電（開關電源） DC24V供電（開關電源） AC220V供電（線性電源）
測量精度									B	0.5％FS±1字(可省略) 0.2％FS±1字(請注明)

★ 輸入類型：SL0=36為全切換(特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭藴?，定貨時說明)

代碼	分度號	測量范圍	代碼	分度號	測量范圍
00	B	400～1800℃	12	BA1	-199.9～600.0℃
01	S	0～1600℃	13	BA2	-199.9～600.0℃
02	K	0～1300℃	14	保留	保留
03	E	0～1000℃	15	保留	保留
04	T	-199.9～400℃	16	30～350Ω	-1999～9999字
05	J	0～1200℃	17	0～20mA	-1999～9999字
06	保留參數	保留參數	18	0～10mA	-1999～9999字
07	保留參數	保留參數	19	4～20mA	-1999～9999字
08	Wre3-25	0～2300℃	20	0～5V	-1999～9999字
09	Cu50	-50.0～150.0℃	21	1～5V	-1999～9999字
10	Cu100	-50.0～150.0℃	28	特殊信號	-1999～9999字
11	Pt100	-199.9～650.0℃	36	信號全切換

儀表通訊接口方式:

代碼	0	2	8	2
通訊方式	無通訊	RS-232通訊口	RS-485通訊口	RS-232打印口

變送輸出類型:

代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

PID控制輸出類型:

代碼	1	2	3	4	5	6	7	8	9
輸出方式	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

備注：

    ① 特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭藴?。訂貨時請注明。
    ② 第一報警輸出只可選擇N、H或L報警輸出。
    ③ 控制輸出為PID控制，變送輸出為測量值對應的變送輸出。
    ④ 儀表顯示方式為PV、SV、SEG三組LED顯示。
    ⑤ 型號舉例：HR-WP-XPD805-822-11-HL-P-A；HR-WP-XPS805-020-19-HL-A、HR-WP-XPD905-020-19-HL-A。
