| 主要特點： | ||||||||||||||||
| 集打印、控制及測量顯示于一體。 可自動定時、手動即時打印各通道當前測量值。 適用于需要進行多測量點巡回檢測的系統，可巡回檢測8路～16路測量信號，各通道可同時輸入不同的分度號，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。 可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出(或分別變送輸出)。各 通道統一報警控制輸出并且可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警)或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。 |
||||||||||||||||
| 技術指標 | ||||||||||||||||
|
| HR-WP-XR | D806.D807.D809.D814 |

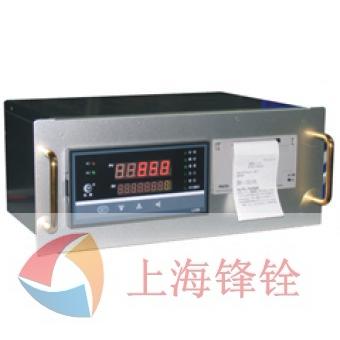

| 儀表外形 |
微型打印機：外形尺寸：111mm×62mm |
| 外形尺寸 |
寬×高×深：300×140×210mm |
| 重 量 | ·常規型：1500g |
| 接線圖 |
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。 |
|
|
HR-WP系列多路巡檢臺式打印控制儀型譜表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 輸入類型表：（量程可任意設置） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 備注：① 特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭?biāo)準，訂貨時請說明。 ② 統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控 制輸出。 統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明將提供不帶報警記憶的儀表）： A.不帶報警記憶功能：即巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。 B.帶報警記憶功能：即巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至 所有通道均無報警方停止輸出報警。 ③ 型號舉例：HR-WP-XRD807-01-11-HL-A；HR-WP-XRD814-01-19-HL-A。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
