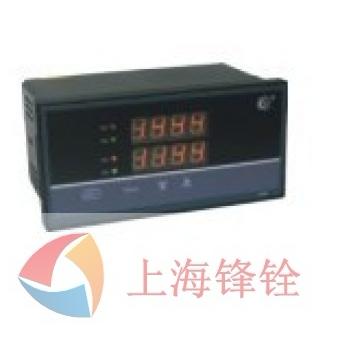

HR-WP-XQ雙回路數字運算器商品描述：
|
性能特點
|
專用的集成儀表芯片，具備更為可靠的抗干擾性及穩定性。
萬能信號輸入，通過菜單設置即可配接常用熱工信號。
可在線修改顯示量程、變送輸出范圍、報警值及報警方式。
軟、硬件結合的抗干擾模式，有效抑制現場干擾信號。
數字化校準技術，無電位器等可調部件。
熱電偶冷端溫度及熱電阻引線電阻自動補償。
可對外接的二、三線制變送器提供配電功能。
具備光電隔離的變送輸出功能。
具備光柱模擬顯示功能。
具備RS232或RS485通訊功能，采用標準MODBUS RTU協議與上位機連接可構成數據采集系統及控制系統。
|
技術指標
|
| 特 性 |
顯示方式：以雙排四位LED顯示第一路測量值（PV1）和第二路測量值（PV2），以紅色/綠色光柱
進行兩路測量值百分比的模擬顯示(只限80系列)。
顯示范圍：-1999～9999字。
測量精度：±0.2%FS或0.5%FS；±0.1%FS（需特殊訂制）。
分 辨 率：±1字。
報警方式：1-4個報警點控制（1AL、2AL、3AL、4AL）LED指示。
報警精度：±1字。
保護方式：輸入回路斷線、輸入信號超/欠量程報警；輸入回路斷線變送輸出保持、最大、最小
可選。
設定方式：面板輕觸式按鍵數字設定，設定值斷電永久保存。
|
| 運算模型 |
加減運算：S0=AS1±BS2
乘法運算：S0=AS1×BS2
除法運算：S0=AS1÷BS2
計算精度：±0.5%FS±1字或±0.2%FS±1字
運算周期：0.4秒
注1：S0—輸出信號； S1、S2—輸入信號；A、B—系數
|
| 輸入信號 |
熱 電 偶： K、E、S、B、J、T、R、Wre3-25；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。
熱 電 阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。
線性電阻：0～400Ω
遠傳電阻：30～350Ω（遠傳壓力表）。
直流電壓：0～20mV、0～100mV、0～5V、1～5V、0～5V開方、1～5V開方、-5～5V；
-10V～10V、0～10V(訂貨時需指定，與其他信號不兼容)。
直流電流：0～10mA、4～20mA 、0～20mA、0～10mA開方、4～20mA開方。
輸入阻抗：電壓信號Ri≥500KΩ。
|
| 輸出信號 |
輸出精度：同測量精度。
電流信號：DC 4～20mA，負載電阻R≤500Ω；DC 0～10mA，負載電阻R≤750Ω。
電壓信號：DC 0～5V；DC 1～5V，負載電阻R≥250KΩ，否則不保證連接外部儀表后的輸出準確度。
報警輸出：繼電器控制輸出─繼電器ON/OFF帶回差，觸點容量---AC220V/1A；
DC24V/3A （阻性負載）
通訊輸出：波特率─2400、4800、9600bps內部自由設定，采用MODBUS RTU通訊協議。
配電輸出：DC24±1V，負載電流 ≤30mA。 |
| 使用環境 |
環境溫度：-10～55℃；
環境濕度：≤85%RH；避免強腐蝕氣體。
耐壓強度：輸入/輸出/電源/通訊相互之間 （1000V.AC/分鐘）。
絕緣阻抗：輸入/輸出/電源/通訊相互之間 ≥100MΩ。
交流電源：90～265V（開關電源），頻率：50Hz/60Hz
直流電源：24V±2V（開關電源）。
功 耗：<5W。 |
| HR-WP-XQ |
D/TD821、823系列（橫式） |
S/TS821、823系列（豎式） |
| 儀表外形 |

|

|
| 外形尺寸 |
寬×高×深：160×80×88mm
|
寬×高×深：80×160×88mm
|
| 開孔尺寸 |
 單位：mm
|
 單位：mm
|
| 接線圖 |
備注：上圖為橫式接線圖，豎式接線圖與其一樣，只是方向向右順時針旋轉90℃。特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
|
| HR-WP-XQ |
D921、923系列 |
D721、723系列 |
| 儀表外形 |
 |
 |
| 外形尺寸 |
寬×高×深：96×96×112mm |
寬×高×深：72×72×88mm |
| 開孔尺寸 |
 單位：mm |
 單位：mm |
| 接線圖 |
D921、923系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
D721、723系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
|
| HR-WP-XQ |
D421/423系列（橫式） |
S421/423系列（豎式） |
| 儀表外形 |
|
|
| 外形尺寸 |
寬×高×深：96×48×112mm
|
寬×高×深：48×96×112mm
|
| 開孔尺寸 |
 單位：mm
|
 單位：mm
|
| 接線圖 |
備注：上圖為橫式接線圖，豎式接線圖與其一樣，只是方向向右順時針旋轉90℃。特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
|
|
| 型譜表 |
| 雙回路數學運算器型譜表 |
| 型 號 |
說 明 |
| HR-WP-XQ |
□□□ |
-□ |
□□ |
-□□ |
□□ |
-□□ |
□□ |
□ |
□ |
□ |
雙回路數字運算器 |
| 外形尺寸 |
D823
S823
D923
D723
D423
S423 |
|
|
|
|
|
|
|
|
|
160×80mm（橫式）
80×160mm（豎式）
96×96mm
72×72mm
96×48mm（橫式）
48×96mm（豎式） |
TD823
TS823 |
|
|
|
|
|
|
|
|
|
160×80mm（橫式）雙回路雙光柱
80×160mm（豎式）雙回路雙光柱 |
| 運算方式 |
|
□ |
|
|
|
|
|
|
|
|
A：加法運算 B：減法運算
C：乘法運算 D：除法運算 |
| 通訊方式 |
|
□□ |
|
|
|
|
|
|
|
參見“通訊方式” |
第一、二路
報警變送輸出方式 |
|
□□ |
|
|
|
|
|
|
參見“輸出方式” |
第一路輸入
類型 |
|
□ |
|
|
|
|
|
參見“輸入類型” |
第二路輸入
類型 |
|
□ |
|
|
|
|
參見“輸入類型” |
第一路報警
方式 |
|
H/L
H/L |
|
|
|
上限或下限報警控制
上限或下限報警控制 |
第二路報警
方式 |
|
H/L
H/L |
|
|
上限或下限報警控制
上限或下限報警控制 |
| 饋電輸出 |
|
P
2P |
|
一路DC24V輸出
二路DC24V輸出 |
| 供電方式 |
|
W
T |
DC 24V供電（開關電源）
AC 90～265V供電 （開關電源） |
| 測量精度 |
|
B |
0.5％FS±1字(可省略)
0.2％FS±1字(請注明) |
|
| ★輸入類型：SL0=36為全切換(特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明) |
| 代碼 |
分度號 |
測量范圍 |
代碼 |
分度號 |
測量范圍 |
| 00 |
B |
400～1800℃ |
15 |
0～100mV |
-1999～9999字 |
| 01 |
S |
0～1600℃ |
16 |
30～350Ω |
-1999～9999字 |
| 02 |
K |
0～1300℃ |
17 |
0～20mA |
-1999～9999字 |
| 03 |
E |
0～1000℃ |
18 |
0～10mA |
-1999～9999字 |
| 04 |
T |
-199.9～400.0℃ |
19 |
4～20mA |
-1999～9999字 |
| 05 |
J |
0～1200℃ |
20 |
0～5V |
-1999～9999字 |
| 06 |
R |
0～1600℃ |
21 |
1～5V |
-1999～9999字 |
| 07 |
N |
0～1300℃ |
22 |
0～10mA開方 |
-1999～9999字 |
| 08 |
Wre3-25 |
0～2300℃ |
23 |
4～20mA開方 |
-1999～9999字 |
| 09 |
Cu50 |
-50.0～150.0℃ |
24 |
0～5V開方 |
-1999～9999字 |
| 10 |
Cu100 |
-50.0～150.0℃ |
25 |
1～5V開方 |
-1999～9999字 |
| 11 |
Pt100 |
-199.9～650.0℃ |
26 |
±5V |
-1999～9999字 |
| 12 |
BA1 |
-199.9～600.0℃ |
27 |
0～400Ω線性電阻 |
-1999～9999字 |
| 13 |
BA2 |
-199.9～600.0℃ |
28 |
特殊信號 |
-1999～9999字 |
| 14 |
0～20mV |
-1999～9999字 |
36 |
信號全切換 |
|
|
| 儀表通訊接口方式： |
| 代 碼 |
0 |
2 |
8 |
| 通訊方式 |
無通訊 |
RS-232C通訊口 |
RS-485通訊口 |
|
| 報警/變送輸出方式： |
| 代 碼 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
| 輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 |
|
