技術指標
| 商 標 |
型 號 |
| HR-WP-AC |
XC/XS40、80、XC90系列 |
| 特 性 |
顯示方式 單排四位LED顯示測量值（PV） |
| 輸入信號 |
交流0～500V直接輸入，500V以上由電壓互感器轉換為滿量程為100V的電壓輸入 |
| 輸出信號 |
輸出精度 同測量精度。 |
| 使用環境 | 環境溫度 -10～55℃； 環境濕度 ≤85%RH；避免強腐蝕氣體。 耐壓強度 輸入/輸出/電源/通訊相互之間 （1000V.AC/分鐘）。 絕緣阻抗 輸入/輸出/電源/通訊相互之間 ≥100MΩ。 交流電源 90～265V（開關電源），頻率：50Hz/60Hz； 直流電源 24V±2V（開關電源）。 功 耗 <5W |
| HR-WP-AC | XC801/803系列（橫式） | XS801/803系列（豎式） |

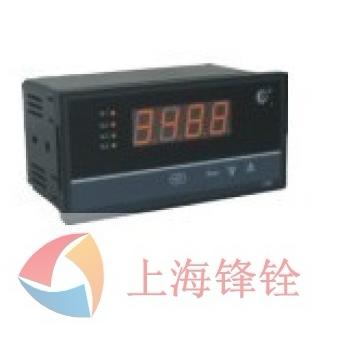

| 儀表外形 |
|
|
| 外形尺寸 |
寬×高×深：160×80×140mm |
寬×高×深：80×160×140mm |
| 開孔尺寸 |
|
|
| 接線圖 |  |
|
| 備注 |
上圖為橫式接線圖，豎式接線圖與其一樣，只是方向向左逆時針旋轉90℃。特殊訂貨與本接線圖 |
|
| HR-WP-AC | XC901/903系列 | |
| 儀表外形 |  |
|
| 外形尺寸 | 寬×高×深：96×9m×105mm | |
| 開孔尺寸 |  單位：mm |
|
| 接線圖 |  |
|
| 備注 | 特殊訂貨與本接線圖不同之處，以隨機接線圖為準。 不同功能在同一端子的，只能選其中一種功能。 | |
| HR-WP-AC | XC401/403系列（橫式） | XS401/403系列（豎式） |
| 儀表外形 |  |
 |
| 外形尺寸 | 寬×高×深：96×48×105mm | 寬×高×深：48×96×105mm |
| 開孔尺寸 |  單位：mm |
 單位：mm |
| 接線圖 |  |
|
| 備注 | 上圖為橫式接線圖，豎式接線圖與其一樣，只是方向向左逆時針旋轉90℃。特殊訂貨與本接線圖 不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。 |
|
|
HR-WP-AC系列交流電壓/電流顯示控制儀型譜表 |
| 型 號 | 說 明 | |||||
| HR-WP-AC- | □ | -□ | □ | -□ | -□ | 交流電壓/電流顯示控制儀（不帶控制/報警） |
| 外形尺寸 | XC401 XS401 XC801 XS801 XC901 |
96×48mm（橫式） 48×96mm（豎式） 160×80mm（橫式） 80×160mm（豎式） 96×96mm |
||||
| 通訊方式 | 0 2 8 |
無通訊輸出 RS-232C通訊口 RS-485通訊口 |
||||
| 變 送 輸出方式 |
0 2 3 4 5 |
無變送輸出 4～20mA變送輸出 0～10mA變送輸出 1～5V變送輸出 0～5V變送輸出 |
||||
| 輸入類型 | □ | 參見“輸入范圍表” | ||||
| 供電方式 | T W |
AC90～265V供電（開關電源） DC24V供電（開關電源） |
||||
| 測量精度 | B |
0.5%FS±1字（可省略） 0.2%FS±1字 |
||||
| HR-WP-AC系列交流電壓/電流顯示控制儀型譜表 |
| 型 號 | 說 明 | |||||||
| HR-WP-AC- | □ | -□ | □ | -□ | -□ | □ | -□ | 交流電壓/電流顯示控制儀（三位式控制/報警） |
| 外形尺寸 | XC403 XS403 XC803 XS803 XC903 |
96×48mm（橫式） 48×96mm（豎式） 160×80mm（橫式） 80×160mm（豎式） 96×96mm |
||||||
| 通訊方式 | 0 2 8 |
無通訊輸出 RS-232C通訊口 RS-485通訊口 |
||||||
| 報警/變送 輸出方式 |
1 2 3 4 5 |
繼電器報警輸出 4～20mA變送輸出 0～10mA變送輸出 1～5V變送輸出 0～5V變送輸出 |
||||||
| 輸入類型 | □ | 見“輸入范圍表” | ||||||
| 第一 報警方式 |
H L |
上限報警輸出（只能選其中一種報警方式） 下限報警輸出 |
||||||
| 第二 報警方式 |
H L |
上限報警輸出（只能選其中一種報警方式） 下限報警輸出 |
||||||
| 供電方式 | T W |
AC90～265V供電（開關電源） DC24V供電（開關電源） |
||||||
| 測量精度 | B |
0.5%FS±1字（可省略） 0.2%FS±1字 |
||||||
| 輸入范圍表：（前端有互感器，請?zhí)峁┗ジ衅髯儽戎怠９ぷ髁砍炭稍O(shè)置） | ||||||||
|
||||||||
|
備注： |
① | 訂貨時請注明輸入范圍。 | ||||||
單位：mm
單位：mm
