應用
遠傳變送器的膜盒是用于防止管道內介質直接進入變送器的壓力傳感器組件中，它與變送器之間采用硅油等填充液傳 遞壓力。

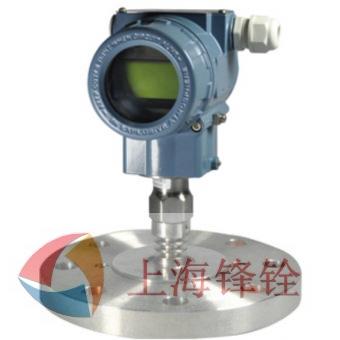

HR-3051F2/3表壓/絕壓遠傳變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然 后將其轉變成4～20mADC HART電流信號輸出。HR-3051F2/3也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。HR-3051F2/3表壓/絕壓遠傳變送器 的測量范圍（未遷移時）為0-6kPa～25MPa，遠傳法蘭的額定壓力分別為：1.6/4MPa、 6.4MPa、10MPa、150psi、300psi或600psi。
工作原理與結構
HR-3051F2/3表壓/絕壓遠傳變送器結構上由HR-3051F2/3系列表壓/絕壓變送器 和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與HR-3051F2/3系列表壓/絕壓 變送器相同（參見HR-3051F2/3系列表壓/絕壓系列變送器技術規格書），只是壓力 傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充 液，再經毛細管，最后到達測量傳感器的測量端。
輸入
測量參數：表壓、絕壓、液位
測量范圍
表壓遠傳變送器：
下限值：-100%URL起（連續可調）
上限值：至+100%URL（連續可調）
絕壓遠傳變送器：
下限值：0～100%URL起（連續可調）
上限值：至+100%URL（連續可調）
表壓/絕壓遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。表壓/絕壓遠傳變送 器的最大量程應為變送器本體最大量程與遠傳法蘭額定壓力兩者的最小值。
輸出
輸出信號
2線制，4～20mADC HART輸出，數字通訊，HART協議加載在4～20mADC信號上。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
響應時間
放大器部件阻尼常數為0.1s；傳感器和遠傳法蘭時間常數為0.2～6s，取決于傳感器的量程、量程比，毛細管的長度，以及充灌液的粘度。附加的可調時間常數為：0.1～60s。
一般條件
安裝條件
不帶毛細管的表壓/絕壓遠傳變送器可以通過遠傳法蘭直接安裝，位置偏差將產生可校正的零位偏移。電子表殼最大可旋轉360°，定位螺釘可將其固定于任何位置。
表壓/絕壓遠傳法蘭與符合ANSI/DIN標準的配套法蘭相連接，該配套法蘭應配有軟性墊片和安裝固定的螺栓、螺母（用戶可選配安裝螺栓、螺母）。
對于帶毛細管的表壓/絕壓遠傳變送器，如果遠傳密封裝置低于變送器本體，則遠傳密封裝置與變送器本體的最大高度落差應<5m。當工作壓力低于100kPa絕對壓力時，變送器本體必須低于遠傳密封裝置。
毛細管的最小彎曲半徑為75mm，嚴禁纏繞！
環境條件
環境溫度
最低：取決于填充液
最高：85℃
帶液晶顯示、氟橡膠密封圈時-20～65℃
儲存溫度/運輸溫度
最低：取決于填充液
最高：85℃
相對濕度：0～100%
抗沖擊
加速度：50g
持續時間：11ms
抗震動
2g至500Hz
電磁兼容性(EMC)
見下頁表4《電磁兼容性附表》
過程介質極限溫度極限
介質溫度：-30～400℃
變送器本體壓力極限：真空至最大壓力
遠傳法蘭額定壓力：
ANSI標準：150psi～600psi
DIN標準： PN 1.6MPa～PN 10MPa
重量
DN 50/2”約7～10kg，DN 80/3”約8～11kg，DN 4”約9～12kg。
防爆性能
NEPSI隔爆許可：Ex dⅡC T6
NEPSI本安許可：Ex iaⅡC T4
允許使用溫度為：-40℃～65℃
電源及負載條件
電源電壓為24V
R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大電源電壓：42VDC
最小電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 250～600Ω
材質
測量膜盒：不銹鋼 316L
膜片：不銹鋼 316L、哈氏合金C、鉭
過程法蘭：不銹鋼 304
填充液： 硅油、高溫硅油、超高溫硅油、植物油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌：不銹鋼 304
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接
遠傳法蘭符合ANSI標準或DIN標準?？芍苯影惭b，參加尺寸圖。
外殼防護等級：IP67
基本型表壓/絕壓遠傳變送器法蘭部分選型
代碼 基本型表壓/絕壓遠傳密封裝置
RN- 直接安裝式，無毛細管
RS- 帶毛細管
代碼 過程連接 標稱直徑 密封面形式 膜片/密封面材質
A DN50 DIN 2501 E型 DN2526 不銹鋼 316L
B DN50 DIN 2501 E型 DN2526 哈氏合金C
C DN50 DIN 2501 E型 DN2526 鉭
H DN80 DIN 2501 E型 DN2526 不銹鋼 316L
I DN80 DIN 2501 E型 DN2526 哈氏合金C
G DN80 DIN 2501 E型 DN2526 鉭
D DN2″ANSI B 16.5 RF型 ANSI B 16.5 不銹鋼 316L
E DN2″ANSI B 16.5 RF型 ANSI B 16.5 哈氏合金C
F DN2″ANSI B 16.5 RF型 ANSI B 16.5 鉭
K DN3″ANSI B 16.5 RF型 ANSI B 16.5 不銹鋼 316L
L DN3″ANSI B 16.5 RF型 ANSI B 16.5 哈氏合金C
M DN3″ANSI B 16.5 RF型 ANSI B 16.5 鉭
N DN4″ANSI B 16.5 RF型 ANSI B 16.5 不銹鋼 316L
O DN4″ANSI B 16.5 RF型 ANSI B 16.5 哈氏合金C
P DN4″ANSI B 16.5 RF型 ANSI B 16.5 鉭
代碼 額定壓力 壓力等級法蘭壓力標準
1 PN 1MPa/4MPa DIN 2501
2 PN 6.4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5
代碼 連接形式
F 扁平式
H 插入式 ,不銹鋼 316L 插入長度50mm
I 插入式 , 不銹鋼 316L 插入長度100mm
G 插入式 , 不銹鋼 316L 插入長度150mm
L 插入式 , 哈氏合金C 插入長度50mm
M 插入式 , 哈氏合金C 插入長度100mm
N 插入式 , 哈氏合金C 插入長度150mm
代碼 填充液
S 硅油-30～200℃
H 高溫硅油 -10～350℃
U 超高溫硅油 -10～400℃
V 植物油 0～250℃
代碼 毛細管長度
0 無毛細管，直接安裝式
1 1m
2 2m
3 3m
4 4m
5 5m
6 6m
8 8m
A 10m
S 特殊長度
代碼 毛細管部件特性
N 無
P 帶PVC保護層毛細管
代碼 接液法蘭膜盒面形式
N 無
1 316L上涂FEP（氟化乙烯丙烯共聚物）（溫度≤180℃）
2 316L上涂PFA（過氟烷基化物）（溫度≤260℃）
3 膜片貼聚四氟乙烯膜(僅適用扁平式)
注1：在對基本型表壓/絕壓遠傳法蘭密封裝置選型時，應先完成HR-3051F2/3表壓/絕壓變送器的選型，并在HR-3051F2/3選項表中第40行選R遠傳選項；
注2：膜片貼PTFE膜，也即F4膜片，可適用于大于絕對壓力50kPa的負壓測量，但只適用于扁平式液位法蘭。
選型舉例：HR-3051F2-H—C—A—R—N—N—1—N—1—C，RN-H—1—F—S—0—N—N
[H]：4-20mA帶HART通訊
[C]：量程為0-400Pa～40kPa（0-40～4000 mmH2O）
[A]：接液部分為不銹鋼 316L膜片，填充液為硅油
[R]：遠傳法蘭測量形式
[N]：無特殊選項
[N]：無安裝支架
[1]：液晶顯示
[N]：基本型（非防爆）
[1]：位號標于銘牌內
[C]：中文使用說明書
[RN-]：直接安裝式遠傳密封裝置
[H]：DN80（DIN 2501）法蘭口徑，E型DN2526密封面形式， 不銹鋼 316L膜片
[1]：PN 1MPa/4MPa（DIN 2501）法蘭壓力等級
[F]：接液面為扁平式膜盒
[S]：填充液為硅油
[0]：無毛細管，直接安裝式
[N]：無
[N]：接液法蘭膜盒面無特殊處理 注3：表壓變送器選項參見HR-3051F2系列變送器選項表；
注4：遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。為了使遠傳變送器性能最優，應選擇量程比<10:1。
注5：當測量壓力<50kPa(絕對壓力)時，應特殊備注，制造過程中需要特殊處理，以保證性能。
帶內部膜片的壓力/絕壓遠傳密封裝置選項
代碼 帶內部膜片的遠傳密封裝置
UN- 直接安裝式無毛細管
US- 帶毛細管
代碼 過程連接 標稱直徑 密封面形式額定壓力
A DN25 DIN 2501 D型 DN2526 PN 1MPa/4MPa
B DN25 DIN 2501 D型 DN2526 PN 6.3MPa/10MPa
C DN25 DIN 2501 D型 DN2526 PN 16MPa
D DN25 DIN 2501 D型 DN2526 PN 25MPa
E DN1″ANSI B 16.5 RF型 ANSI B 16.5 150psi
F DN1″ANSI B 16.5 RF型 ANSI B 16.5 300psi
G DN1″ANSI B 16.5 RF型 ANSI B 16.5 600psi
H DN1″ANSI B 16.5 RF型 ANSI B 16.5 1500psi
代碼 填充液
S 硅油-30～200℃
H 高溫硅油-10～350℃
V 植物油0～250℃
代碼 毛細管長度
1 1m
2 2m
3 3m
4 4m
5 5m
6 6m
S 特殊長度
代碼 毛細管部件特性
N 無
P 帶PVC保護層毛細管
注6：在對帶內部膜片的壓力/絕壓遠傳密封裝置選型時，應先完成HR-3051F2/3表壓/絕壓變送器的選型，并在HR-3051F2/3選項表中第40行選R遠傳選項。
選型舉例：HR-3051F2-H—C—A—R—N—N—1—N—1—C，UN-A—S
[H]：4-20mA帶HART通訊
[C]：量程為0-400Pa～40kPa（0-40～4000 mmH2O）
[A]：接液部分為不銹鋼 316L膜片，填充液為硅油
[R]：遠傳法蘭測量形式
[N]：無特殊選項
[N]：無安裝支架
[1]：液晶顯示
[N]：基本型（非防爆）
[1]：位號標于銘牌內
[C]：中文使用說明書
[UN-]：直接安裝式，無毛細管
[A]：DN25（DIN 2501）法蘭口徑，D型DN2526密封面形式，額定壓力為PN 1MPa/4MPa
[S]：填充液為硅油
注7：表壓變送器選項參見HR-3051F2系列變送器選項表；
注8：遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。為了使遠傳變送器性能最優，應選擇量程比<10:1。
注9：當測量壓力<50kPa(絕對壓力)時，應特殊備注，制造過程中需要特殊處理，以保證性能。
螺紋安裝式表壓/絕壓遠傳密封裝置選型
代碼 螺紋安裝式表壓/絕壓遠傳密封裝置
TS- 帶毛細管
代碼 膜片/密封面材質
U 不銹鋼 316L
V 哈氏合金C
W 鉭
代碼 沖洗備用孔
1 無
0 有
代碼 填充液
S 硅油 -30～200℃
H 高溫硅油 -10～350℃
U 超高溫硅油 -10～400℃
V 植物油 0～250℃
代碼 毛細管長度
1 1m
2 2m
3 3m
4 4m
5 5m
6 6m
8 8m
S 特殊長度
代碼 毛細管部件特性
N 無
P 帶PVC保護層毛細管
注10：在對螺紋安裝式遠傳法蘭密封裝置選型時，應先完成HR-3051F2/3表壓/絕壓變送器本體部分的選型，并在HR-3051F2/3選項表中第40行選R遠傳選項。
選型舉例：HR-3051F2-H—C—A—R—N—N—1—N—1—C，TS-U—1—S—3—N
[H]：4-20mA帶HART通訊
[C]：量程為0-400Pa～40kPa（0-40～4000 mmH2O）
[A]：接液部分為不銹鋼 316L膜片，填充液為硅油
[R]：遠傳法蘭測量形式
[N]：無特殊選項
[N]：無安裝支架
[1]：液晶顯示
[N]：基本型（非防爆）
[1]：位號標于銘牌內
[C]：中文使用說明書
[TS-]：螺紋安裝式遠傳法蘭密封裝置
[U]：不銹鋼 316L膜片
[1]：無沖洗孔
[S]：填充液為硅油
[3]：毛細管長度為3m
[P]：帶PVC保護層毛細管
注11：內容同注7
注12：內容同注8
注13：內容同注9
