| 代號 測量范圍 （KPa） |
|
4
5
6
7
8
9
0
|
0 － 6.2
0 － 31.1
0 － 117
0 － 345
0 － 1170
0 － 3450
0 － 6895
|
～ 37.4
～ 186.8
～ 689.5
～ 2068
～ 6895
～ 20680
～ 41370 |
注：1、遠傳裝置PFW、EFW、RTW、SSW、RFW可選量程代號5、6、7、8。
2、遠傳裝置UCW可選量程代號6、7、8、9、0。 |
|
| |
| 代號 輸出形式 |
|
SF
S
E
|
4～20mA.DC 數字放大器，帶4 位數字顯示
4～20mA.DC 智能放大器，并采用HART協議通訊
4～20mA.DC 模擬放大器，線性輸出 |
|
| |
| 代號 容室和接頭材質 隔離膜片材質 |
| 22 316鋼 316鋼 |
|
| |
| 代號 灌充液種類 |
L 低粘度硅油 －60～150℃ ρ=0.93
S 普通硅油 －45～205℃ ρ=0.96
N 植物油 －15～200℃ ρ=0.92 |
注：代號N、W用于有嚴格衛生要求的場合，可避免灌充液泄漏對工藝介質造成污染。 |
|
| |
| 代號 毛細管長度 |
05 1.5（5ft）
10 3.0（10ft） |
注：無特殊要求時，均填寫代號05，即毛細管長1.5米。 |
|
| |
| 代號 選用件 |
M3 數顯指示表 （4位LCD數字顯示）
B1 管裝彎支架 （安裝管φ60）
B2 板裝彎支架
B3 管裝平支架 （安裝管φ60）
d 隔爆型，防爆標志ExdⅡCT6 |
|
| |
|
| |
| HR-3051GP 7 E 22 S 05 M1 B3 0～2MPa 選型舉例 |
|
| |

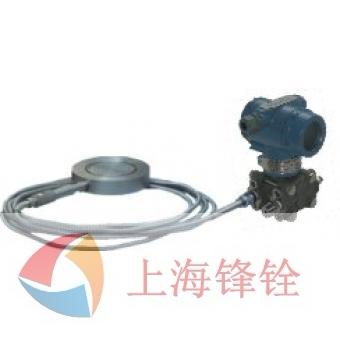

HR-RFW型平法蘭式遠傳裝置 |
| |
| 代號 沖洗備用孔 |
11 無
21 有 |
注：法蘭通徑＜2"時，均帶墊環，法蘭通徑≥2"時，有沖洗孔才帶墊環。 |
|
| |
| 代號 遠傳膜片材料 |
A 316L鋼
B 哈氏合金C
C 鉭
N 鎳20
V 蒙耐爾合金
H 鈦 |
|
| |
|
| |
| 代號 安裝法蘭標準 |
A ANSI或HG20615
B DIN或HG20592 |
|
| |
| 代號 安裝法蘭壓力等級 |
1 150Lb或PN10/16bar
3 300Lb或PN25/40bar
6 600Lb或PN64bar |
|
| |
| 代號 墊環材質 松套法蘭材質 膜片座材質 |
A 316鋼 304鋼 316鋼
B 哈氏合金C 304鋼 316鋼
E 316鋼 碳 鋼 316鋼 |
注：結構材料代號B，配用除316L鋼以外的遠傳膜片。 |
|
| |
|
| |
|
| |
HR-EFW型凸法蘭式遠傳裝置 |
| |
| 代號 安裝法蘭通徑 |
2 2"或DN50
3 3"或DN80
4 4"或DN100 |
注：選用量程代號3時，必須配用通徑4"。 |
|
| |
| 代號 安裝法蘭標準 |
A ANSI或HG20615
D DIN或HG20592 |
|
| |
| 代號 安裝法蘭壓力等級 |
1 150Lb或PN10/16bar
3 300Lb或PN25/40bar
6 600Lb或PN64bar |
|
| |
| 代號 遠傳膜片材質 插入筒材質 松套法蘭材質 |
A 316L鋼 316鋼 碳 鋼
B 哈氏合金C 316L鋼 304鋼
C 鉭 316L鋼 304鋼 |
注：潮濕和腐蝕場合，選用304鋼法蘭。 |
|
| |
| 代號 膜片凸出長度 |
2 50(2")
4 100(4")
6 150(6") |
注：可供非系列長度。 |
|
| |
 |
| HR-EFW 3 A 1 A 8 選型舉例 |
|
| |
HR-PFW型扁平式遠傳裝置 |
| |
| 代號 沖洗備用孔 |
11 無
12 有 |
注：沖洗孔位于墊環上。 |
|
| |
| 代號 遠傳膜片材料 |
A 316L鋼
B 哈氏合金C
C 鉭
N 鎳200
V 蒙耐爾合金
H 鈦 |
|
| |
| 代號 安裝法蘭通徑 |
2 2"或DN50
3 3"或DN80
4 4"或DN100 |
注：選用量程代號3時，必須配用通徑4"。 |
|
| |
| 代號 安裝法蘭標準 |
A ANSI和HG20615
D DIN或HG20592 |
|
|
| |
| 代號 安裝法蘭壓力等級 |
1 150Lb或PN10/16bar
3 300Lb或PN25/40bar
6 600Lb或PN64bar |
注：系指安裝附件法蘭蓋的壓力等級。 |
|
| |
| 代號 墊環 法蘭蓋 膜片座 |
|
A
B
E
|
316鋼
哈氏合金C
316鋼
|
304鋼
304鋼
碳鋼
|
316鋼
316鋼
316鋼
|
注：結構材料代號B，配用除316L鋼以外的遠傳膜片。 |
|
| |
|
| |
|
| |
HR-RTW型螺紋安裝式遠傳裝置 |
| |
| 代號 沖洗孔 |
11 無
12 有 |
|
| |
| 代號 遠傳膜片材料 |
A 316L鋼
B 哈氏合金C
C 鉭 |
|
|
| |
| 代號 安裝法蘭材質 密封墊材 質膜片座材質 |
11
31 |
碳鋼
304鋼 |
聚四氟乙烯
聚四氟乙烯 |
316鋼
316鋼
|
注：結構材料代號31配用除316L鋼以外的遠傳膜片。
|
|
| |
| 代號 接液蓋 |
|
A
B
E
|
316鋼
哈氏合金C
碳鋼
|
注：接液蓋材料代號B，配用除316L鋼以外的遠傳膜片。
|
|
| |
| 代號 導壓螺孔 |
|
11
12
13
14
15
17
|
NPT
NPT
NPT
NPT
NPT 1
NPT 1 （此時不帶沖洗孔） |
|
| |
|
| |
|
| |
HR-SSW型衛生式遠傳裝置 |
| |
| 代號 插入筒 |
31 直徑3"（Φ70），壓力等級150LB（2MPa）
33 直徑3"（Φ70），壓力等級300LB（5MPa） |
|
| |
| 代號 遠傳膜片材質 插入筒材質 卡箍材質 |
|
A
B
|
316L鋼
哈氏合金C
|
316鋼
316鋼
|
|
|
| |
| 代號 凸出長度 |
|
2
4
6
|
50（2"）
100（4"）
150（6"） |
|
| |
| 代號 安裝附件 |
|
N
Y1
Y2
|
不帶
帶卡箍
帶卡箍和安裝罐 |
注：代號N和Y1用于備品供貨，代號Y2用于新設備安裝。 |
|
| |
|
| |
|
| |
HR-UCW型螺紋連接式遠傳裝置 |
| |
| 代號 O型環材料 |
| 11 |
聚四氟乙烯 |
|
| |
| 代號 遠傳膜片材質 探頭體材質 六角螺栓材質 |
A
B |
316L鋼
哈氏合金C |
316鋼
哈氏合金C |
304鋼
316鋼 |
|
| |
| 代號 凸出長度 |
05
10
20 |
12.5（0.5"）
25（1"）
50（2"） |
注：最大凸出長度可達100mm。 |
|
| |
| 代號 連接螺紋 |
|
A
B
C
|
M33×2（G1"）測量范圍0-1.0～42MPa
M48×3（G1"）測量范圍0-0.3～21MPa
M60×3（G2"）測量范圍0-0.1～7.0MPa |
注：可選量程代號：8.9.0
注：可選量程代號：7.8.9
注：可選量程代號：6.7.8 |
|
| |
|
| |
|
