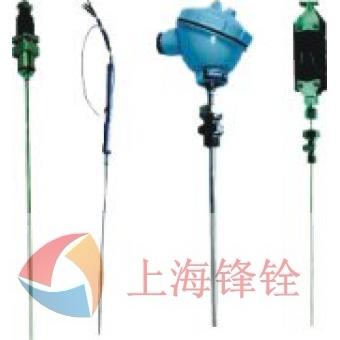

應用
|
|
|
通常和顯示儀表、記錄儀表等配套使用。直接測量各種生產過程中的0～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
|
|
|
特點
|
|
●熱響應時間少，減小動態誤差；
●可彎曲安裝使用；
●測量范圍大；
●機械強度高，耐壓性能好。
|
|
工作原理
|
| 鎧裝熱電偶的兩根電極由不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電動勢，工作儀表便顯示出熱電動勢所對應的溫度值。 |
| 主要技術參數 |
|
○產品執行標準
IEC584
IEC1515
GB／T16839－1997
JB／T5582－91
○常溫絕緣電阻
鎧裝偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m。
即1m長的試樣的絕緣電阻為1000MΩ； 10m長的試樣的絕緣電阻為100MΩ。
○測量端結構形式
絕緣式特點：反應慢，使用壽命長，防電干擾
接殼式特點：反應速度快，不適合有電干擾場合
|
|
○測溫范圍及允差
|
|
| 型號 |
分度號 |
允許誤差與偶材等級 |
| I級 |
II級 |
| 允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
| HR-WRNK |
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
| ±0.004│t│ |
375～1000 |
±0.0075│t│ |
333～1200 |
| HR-WRMK |
N |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
| ±0.004│t│ |
375～1000 |
±0.0075│t│ |
333～1200 |
| HR-WREK |
E |
±1.5℃ |
-40～+375 |
±1.5℃ |
-40～+333 |
| ±0.004│t│ |
375～800 |
±0.004│t│ |
333～900 |
| HR-WRFK |
J |
±1.5℃ |
-40～+375 |
±1.5℃ |
-40～+333 |
| ±0.004│t│ |
375～750 |
±0.004│t│ |
333～750 |
| HR-WRCK |
T |
±1.5℃ |
-40～+125 |
±1℃ |
-40～+333 |
| ±0.004│t│ |
125～350 |
±0.0075│t│ |
133～350 |
| HR-WRPK |
S |
±1℃ |
0～+1100 |
±2.5℃ |
0～600 |
| ±[1+0.003(t-1100)] |
1100～1600 |
±0.0025│t│ |
600～1600 |
|
| |
|
|
固定安裝、接線盒形式
|
|
|
代號和尺寸
|
鎧裝偶外徑
|
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
M
|
M16×1.5
|
M12×1.5
|
|
S
|
22
|
19
|
|
|
|
|
代號和尺寸
|
鎧裝偶外徑
|
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
D
|
Φ60
|
Φ50
|
|
D0
|
Φ42
|
Φ36
|
|
D1
|
Φ24
|
Φ20
|
|
S
|
22
|
19
|
|
d0
|
Φ9
|
Φ7
|
|
|
|
|
|
|
鎧裝熱電偶推薦使用溫度
|
|
|
品種
|
套管材料
|
外徑
|
使用溫度(℃)
|
|
長期使用溫度
|
短期使用溫度
|
|
鎧裝鎳鉻-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
|
GH3030
|
2.0,3.0
|
800
|
900
|
|
4.0,5.0
|
900
|
1000
|
|
6.0,8.0
|
1000
|
1100
|
|
鎧裝鎳鉻硅-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
GH3030
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
|
2.0,3.0
|
900
|
1000
|
|
4.0,5.0
|
1000
|
1100
|
|
GH3039
|
6.0.8.0
|
1100
|
1200
|
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0.6.0.8.0
|
1100
|
1200
|
|
鎧裝鎳鉻-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0.4.0.5.0
|
600
|
700
|
|
6.0.8.0
|
700
|
800
|
|
鎧裝鐵-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0.4.0.5.0
|
500
|
600
|
|
鎧裝銅-銅鎳
|
1Cr18Ni9Ti
|
6.0.8.0
|
600
|
700
|
|
2.0,3.0.4.0.5.0
|
250
|
300
|
|
鎧裝鉑銠10-鉑
|
GH3039
|
6.0.8.0
|
300
|
350
|
|
2.0.3.0.4.0.
5.0.6.0.8.0
|
1000
1100
|
1100
1200
|
|
|
附加裝置形式
|
|
|
|
|
包箍式
|
導熱塊式
|
|
型號命名方法
|
|
|
HR-W
|
溫度儀表
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R
|
熱電偶
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感溫元件材料 分度號
|
|
M
N
E
F
C
P
Q
R
|
鎳鉻硅-鎳硅 N
鎳鉻-鎳硅 K
鎳鉻-銅鎳 E
鐵-銅鎳 J
銅-銅鎳 T
鉑銠10-鉑 S
鉑銠13-鉑 R
鉑銠30-鉑6 B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K
|
鎧裝式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 偶絲對數 |
|
無
2
|
單支
雙支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝固定形式
|
|
1
2
3
4
5
|
無固定裝置
固定卡套螺紋
活動卡套螺紋
固定卡套法蘭
活動卡套法蘭
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接線盒形式
|
|
3
6
7
8
9
|
防水式
圓接插式
扁接插式
手柄式
補償導線式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工作端形式
|
|
1
2
|
絕緣式
接殼式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
附加裝置形式
|
|
M
G
|
接觸塊式
包箍式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HR-W
|
R
|
N
|
K |
2 -
|
2
|
3
|
1
|
M
|
典型型號示例
|
|
|
|
|
選型須知
|
|
|
1)型號
2)分度號
3)精度等級
4)安裝固定形式
5)保護管材質
6)長度或插入長度
例A：鎧裝熱電偶，K型，Ⅰ級，固定卡套螺紋，保護管GH3030，長度450mm，插入長度300mm，HR-WRNK-231，K，L×l=450×300，Ⅰ級，保護管GH3030。
|
|
|
|
型號及規格
|
感溫元件
|
名稱
|
型號
|
分度號
|
規格
|
工作端形式
|
| d |
L1 |
|
單支鉑銠10-鉑
|
HR-WRPK-101
|
S
|
|
75
100
150
200
250
300
400
500
750
1000
2000
3000
4000
5000
7500
10000
15000
20000
25000
|
絕緣式
|
| HR-WRPK-102 |
接殼式 |
|
雙支鉑銠10-鉑
|
HR-WRPK2-101
|
絕緣式
|
| HR-WRPK2-102 |
接殼式 |
|
單支鎳鉻硅-鎳硅
|
HR-WRMK-101
|
N
|
絕緣式
|
| HR-WRMK-102 |
接殼式 |
|
雙支鎳鉻硅-鎳硅
|
HR-WRMK2-101
|
絕緣式
|
| HR-WRMK2-102 |
接殼式 |
|
單支鎳鉻-鎳硅
|
HR-WRNK-101
|
K
|
絕緣式
|
| HR-WRNK-102 |
接殼式 |
|
雙支鎳鉻-鎳硅
|
HR-WRNK2-101
|
絕緣式
|
| HR-WRNK2-102 |
接殼式 |
|
單支鎳鉻-鎳硅
|
HR-WREK-101
|
E
|
絕緣式
|
| HR-WREK-102 |
接殼式 |
|
單支鎳鉻-銅鎳
|
HR-WREK2-101
|
絕緣式
|
| HR-WREK2-102 |
接殼式 |
| 單支銅-銅鎳 |
HR-WRCK-101 |
T |
絕緣式
|
| HR-WRCK-102 |
接殼式 |
| 雙支銅-銅鎳 |
HR-WRCK2-101 |
絕緣式
|
| HR-WRCK2-102 |
接殼式 |
|
單支鐵-銅鎳
|
HR-WRFK-101
|
J
|
絕緣式
|
| HR-WRFK-102 |
接殼式 |
|
雙支鐵-銅鎳
|
HR-WRFK2-101
|
絕緣式
|
| HR-WRFK2-102 |
接殼式 |
|
|
|
