| 概述 |
|
NHR-200信號發生器是一種多功能、高精度的便攜式信號源，可用于輸出各種規格的工業信號，支持電流、電壓、電阻、頻率、熱電偶、熱電阻等多種信號輸出類型，最高精度可達0．01％，是工業現場、實驗室以及各類儀表制造商必備的計量測試工具。
★高精度、多功能的源功能
★查表功能，實現熱偶mV值、電阻值與溫度的快速互查
★智能插孔閃光提示，避免誤操作
★手動冷端補償和設定
★零點量程自校準功能
★支持RS232通訊接口，采用MODBUS通訊協議，傳輸模式為RTU模式
★硅膠按鍵盤，超長壽命，手感好
|
| |
| 功能 |
·電壓輸出
·電流輸出
·電阻輸出
·頻率輸出 |
·10種熱電偶、熱電阻輸出
·脈沖輸出
·存儲及讀取多達64組常用輸出
·冷端手動補償選擇 |
|
| |
| 輸出功能一覽表 |
| 名稱 |
輸出 |
| 直流電壓 DCV |
0～1.2000V/0～12.000V |
| 直流電壓 DCmV |
-10.00～110.00mV |
| 直流電流 DCmA |
0～24.000mA |
| 頻率 |
2.4～100Hz/100～1000Hz/1～10KHz |
| 電阻 |
0～400.00Ω/0～4000.0Ω |
| 熱電偶 |
J，R，S，B，N，K，T，E |
| 熱電阻 |
Cu50,Pt100,Pt1000 |
| 其他功能 |
手工設定冷端補償功能 |
|
| |
| 標準設備 |
 |
標準配件：
◎原裝歐洲進口鱷魚夾一對(一紅一黑)
◎原裝歐洲進口硬點測試線套件一對(一紅一黑)
◎適配器
◎NHR-200信號發生器使用手冊 |

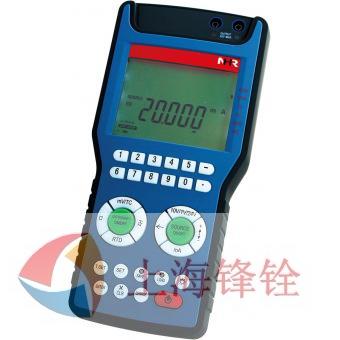

| NHR-200信號發生器外觀圖 |
|
| |
| 按鍵功能說明 |
| 按鍵名稱 |
說明 |
按鍵名稱 |
說明 |
 |
參數切換，室溫調顯，標定輸入 |
 |
毫伏，熱電偶量程切換 |
 |
參數設置標定 |
 |
脈沖量程切換 |
 |
存儲常用輸出值或設置值 |
 |
熱電阻量程切換 |
 |
階梯調用 |
 |
電阻量程切換 |
 |
背光控制開關 |
 |
進入/退出，字典查詢 |
 |
確認 |
 |
電壓量程切換 |
 |
修改輸入?yún)?shù)，將輸入?yún)?shù)清零 |
 |
數據加或減 |
 |
階梯參數設定 |
 |
電流量程切換 |
 |
電源開關 |
 |
左移 |
| 0、1...9 |
數字按鍵 |
 |
使能信號輸出 |
| · |
小數點鍵 |
- |
負號 |
|
|
| |
| 輸出精度 |
| 直流電壓（DCV）信號輸出 |
| 量程 |
設定范圍 |
分辨率 |
精度(25±10℃每年)
±(%讀數+偏差) |
備注 |
| 100mV |
-10.00---110.00mV |
10uV |
±(%0.01+10μV) |
輸出電阻≤0.5Ω |
| 1V |
0---1.2000V |
0.1mV |
±(%0.01+0.1mV) |
輸出電阻≤0.5Ω，最大輸出電流0.25mA |
| 10V |
0---12.000V |
1mV |
±(%0.01+2mV) |
輸出電阻≤0.5Ω，最大輸出電流2.5mA |
|
| |
| 直流電流（DCA）信號輸出 |
| 量程 |
設定范圍 |
分辨率 |
精度(25±10℃每年)
±(%讀數+偏差) |
備注 |
| 20mA |
0---24.000mA |
1uA |
±(%0.01+2μA) |
負載能力19V |
| -20mA |
0---24.000mA |
1uA |
±(%0.01+2μA) |
外部供電5-28V |
|
| |
| 電阻(Ω)信號輸出 |
| 量程 |
設定范圍 |
分辨率 |
精度(25±10℃每年)
±(%讀數+偏差) |
備注 |
| 400Ω |
0---400.00Ω |
0.01Ω |
±(%0.015+0.1Ω) |
0.1mA 激勵時，附加最大 0.25Ω 誤差
0.1~0.5mA 激勵電流，精度中不包含引線電阻
0.5~3mA 激勵電流，精度中不含引線電阻 |
| 4kΩ |
0---4000.0Ω |
0.1Ω |
±(%0.015+0.3Ω) |
|
| |
| 熱電偶（TC）信號輸出 |
| 量程 |
設定范圍 |
分辨率 |
精度(25±10℃每年)
±(%讀數+偏差) |
備注 |
| K |
-200---1370℃ |
0.1℃ |
-200～ -100℃：0.6℃ |
采用 ITS-90 溫標
精度中不包含冷端補償誤差 |
| -100～400℃：0.5℃ |
| 400～1200℃：0.6℃ |
| 1200～1370℃：0.7℃ |
| E |
-200---1000℃ |
0.1℃ |
-200～ -100℃：0.5℃ |
| -100～600℃：0.5℃ |
| 600～1000℃：0.4℃ |
| J |
-200---1200℃ |
0.1℃ |
-200～-100℃：0.5℃ |
| -100～ 800℃：0.4℃ |
| 800～1200℃：0.6℃ |
| T |
-200---400℃ |
0.1℃ |
-200～400℃：0.4℃ |
| R |
-40---1760℃ |
1℃ |
-40～100℃：1.5℃ |
| 100～ 1760℃：1.1℃ |
| B |
400---1800℃ |
1℃ |
400～600℃：1.5℃ |
| 600～800℃：1.1℃ |
| 800～1800℃：0.7℃ |
| S |
-20---1760℃ |
1℃ |
-20～100℃：1.5℃ |
| 100～ 1760℃：1.1℃ |
| N |
-200---1300℃ |
0.1℃ |
-200～-100℃：0.6℃ |
| -100～900℃：0.5℃ |
| 900～1300℃：0.6℃ |
|
| |
| 熱電阻（RTD）信號輸出 |
| 量程 |
設定范圍 |
分辨率 |
精度(25±10℃每年)
±(%讀數+偏差) |
備注 |
| Pt100 |
-200---850℃ |
0.1℃ |
-200～0℃：0.3℃ |
Pt100為±1mA 激勵電流 |
| 0～400℃：0.4℃ |
| 400～850℃：0.5℃ |
| Pt1000 |
-200～850℃ |
0.1℃ |
-200～100℃：0.2℃ |
Pt1000為±1mA 激勵電流 |
| 100～300℃：0.3℃ |
| 300～850℃：0.4℃ |
| Cu50 |
-50---150℃ |
0.1℃ |
-50～150℃：0.5℃ |
Cu50 為±1mA 激勵電流 |
|
| |
| 脈沖（PULSE）信號輸出 |
| 量程 |
設定范圍 |
分辨率 |
精度(25±10℃每年)
±(%讀數+偏差) |
備注 |
| 脈沖100Hz |
2.4-100Hz |
0.01Hz |
±0.01Hz |
1~10Vp-p方波，低電平為0V，電平精度 |
| 脈沖1kHz |
100-1000Hz |
0.1Hz |
±0.1Hz |
| 脈沖10kHz |
1---10 kHz |
10Hz |
±10Hz |
|
