| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-7630/7630R系列液晶天然氣流量積算控制儀/記錄儀根據中石油最新模型（關于 天然氣組分的壓縮因子的算法），增加了天然氣體積熱能的測量，使天然氣測量更準確適用于貿易結算，是基于對以甲烷為主要成分的混合氣體，以完全符合 SY/T6143-2004《用標準孔板流量計測量天然氣流量》標準執行。借助其記錄與通訊功能，還可隨時調閱過程量變化的歷史曲線或相關的歷史數據。
萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶、頻率等信號；0.2級測量精度。 內置多種流量積算公式，適應各測量場合，具備流量系數K自動演算功能。 可對測量介質進行定量控制，帶手/自動啟動、停止、清零功能。 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。 支持RS232C打印功能，具有手動打印、定時打印功能。 帶DC24V饋電輸出，為現場變送器配電。 帶USB數據轉存功能和SD卡擴展功能。 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

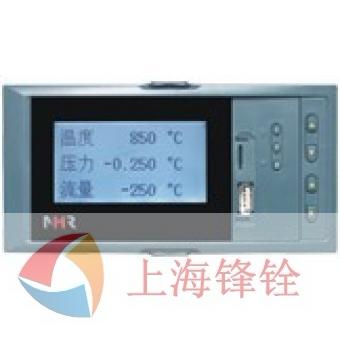

| 儀表面板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 簡易畫面指示 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 接線圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 儀表選型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NHR-7630 -□-□-□-□ 天然氣積算控制儀 ① ② ③ ④ NHR-7630 -□R-□-□-□ 天然氣積算記錄儀 ① ② ③ ④ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 備注： 1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6；如果儀表選擇頻率信號輸入時，變送輸出最多只能選擇兩路，變送輸出+報警輸出≤4。 2、儀表型號舉例： 例1：NHR-7630-A-2-D-1/2P(三路4～20mA輸入，一路4～20mA輸出)。 含義：天然氣流量積算控制儀，160*80*110mm的規格尺寸，2限報警輸出，DC20～29V供電，1路變送輸出，2路饋電輸出。 例2：NHR-7630R-B-2-A-2/1P/SD(兩路PT100，一路4～20mA輸入，二路4～20mA輸出)。 含義：天然氣流量積算控制記錄儀，80*160*110mm的規格尺寸，2限報警輸出，AC100～240V供電，2路變送輸出，1路饋電輸出，Sd卡擴展功能。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 輸入信號類型(訂貨時請在選型后備注信號類型) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 輸出信號類型(訂貨時請在選型后備注信號類型) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
