| 概述 |
|
NHR-7500/7500R系列液晶手動操作器/記錄儀適合作為DCS系統回路調節控制輸出 和智能調節器控制輸出的備用操作器使用，能接受與系統同步的給定信號和反饋信號，根據給定信號輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門， 并可通過上位機修改閥門開度數值，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電磁閥、 電動調節閥、變頻器等設備進行控制。
萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2級測量精度。
具有電壓、電流、SSR驅動、可控硅過零觸發、繼電器正反轉等控制輸出方式可選。
控制輸出手動/自動無擾動切換功能。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
支持RS232C打印功能，具有手動打印、定時打印功能。
帶DC24V饋電輸出，為現場變送器配電。
帶USB數據轉存功能和SD卡擴展功能。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
|

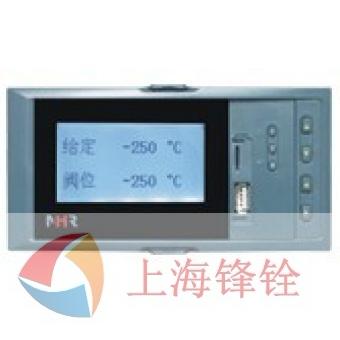

| |
| 儀表面板 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
 |
①顯示面板
②USB、SD接口
③確認鍵
顯示通道切換鍵
時標切換、手/自動切換鍵
④光標右移鍵
⑤光標左移鍵
⑥光標上移鍵
⑦光標下移鍵 |
|
| 簡易畫面指示 |
|
|
| |
| 接線圖 |
|
|
|
注1：接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1
|
|
|
| |
| 儀表選型 |
NHR-7500-□-□-□-□-□
液晶手動操作器 ① ② ③ ④ ⑤
NHR-7500R-□-□-□-□-□
手動操作記錄儀 ① ② ③ ④ ⑤ |
| ①規格尺寸 |
②控制輸出 |
| 代碼 |
寬*高*深 |
代碼 |
輸出類型（負載電阻RL） |
A
B
C |
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式） |
0
1
2
3
4
5
K7
K8
K9 |
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
繼電器正反轉輸出
可控硅正反轉輸出(適用于大功率負載)
固態繼電器正反轉輸出 |
| ③報警輸出（備注1） |
| 代碼 |
報警通道(繼電器接點輸出) |
X
1
2
3
4
5 |
無輸出
1限報警
2限報警
3限報警
4限報警
5限報警 |
| ④供電電源 |
| 代碼 |
電壓范圍 |
A
D |
AC/DC 100～240V(AC/50-60Hz)
DC 20～29V |
| ⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略) |
| 變送輸出(備注1) |
通訊輸出 |
| 代碼 |
輸出通道 |
代碼 |
通訊接口(通訊協議) |
1
2
3 |
1路變送輸出
2路變送輸出
3路變送輸出 |
D1
D2
D3 |
RS-485通訊接口（Modbus RTU）
RS232通訊接口（Modbus RTU）
RS232C打印接口 |
| 饋電輸出 |
| 代碼 |
饋電輸出（輸出電壓) |
1P
2P |
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V,第二路24V饋電輸出。 |
| 適用于帶記錄的儀表 |
| USB轉存功能 |
擴展功能 |
| 代碼 |
轉存功能 |
代碼 |
擴展功能 |
| U |
USB卡轉存（配1GB U盤） |
SD |
SD卡擴展（容量8GB） |
|
備注：
1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤5；當控制輸出選擇K7、K8、K9時，變送輸出+報警輸出≤4
2、儀表型號舉例：
例1：NHR-7500-A-0-2-A-1/2P(PT100輸入，4～20mA變送輸出)
含義：液晶手動操作器，160*80*110mm的規格尺寸，4～20mA控制輸出，2限報警輸出，AC100～240V供電，1路變送輸出，2路饋電輸出
例2：NHR-7500R-C-K8-2-A-1P/U(4～20mA輸入)
含義：液晶手動操作記錄儀，96*96*110mm的規格尺寸，可控硅正反轉控制輸出，2限報警輸出，AC100～240V供電，1路饋電輸出，USB轉存功能 |
| 輸入信號類型(訂貨時請?jiān)谶x型后備注信號類型) |
| 信號類型 |
量程范圍 |
信號類型 |
量程范圍 |
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1 |
400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃ |
BA2
0～400Ω
0～350Ω
30～350Ω
0～20mV
0～100mV
0～20mA
0～10mA
4～20mA
0～5V
1～5V
0～10V
0～10mA開方
4～20mA開方
0～5V開方
1～5V開方 |
-200.0～600.0℃
-9999～99999
特殊定制
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999 |
|
| 輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型) |
| 信號類型 |
4-20mA |
1-5V |
0-10mA |
0-5V |
0-20mA |
0-10V(特殊定制) |
| 負載電阻RL |
RL≤480Ω |
RL≥250KΩ |
RL≤960Ω |
RL≥250KΩ |
RL≤480Ω |
RL≥4KΩ |
|
