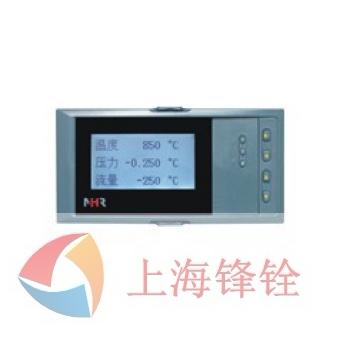

NHR-6100R系列無紙記錄儀(配套型)商品描述：

概述

NHR-6100R系列無紙記錄儀(配套型)集顯示、控制、記錄、遠傳等多種功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在治金、石油、化工、建材、造紙、食品、制藥等各種工業現場。
★3路萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2％級測量精度。
★具有模擬量變送輸出與繼電器接點輸出可選。
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
★支持RS232C打印功能，具有手動打印、定時打印功能。
★帶DC24V饋電輸出，為現場變送器配電。
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

	①顯示面板 ②確認鍵顯示通道切換鍵時標切換鍵 ③光標下移鍵 ④光標上移鍵 ⑤光標左移鍵 ⑥光標右移鍵

簡易畫面指示　

注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。
如RS485和RS232在同一組接線端子上，只能選擇一種。

注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1

儀表選型

NHR-61□R-□-□-□-□
無紙記錄儀 ① ② ③ ④ ⑤

①輸入通道		②規格尺寸
代碼	輸入通道	代碼	寬高深
01 02 03	1路輸入 2路輸入 3路輸入	A B C	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式）
③報警輸出（備注1）		④供電電源
代碼	報警通道（繼電器接點輸出）	代碼	電壓范圍
X 1 2 3 4 5 6	無輸出 1限報警 2限報警 3限報警 4限報警 5限報警 6限報警	A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
變送輸出(備注1)		通訊輸出
代碼	輸出通道	代碼	通訊接口(通訊協議)
1 2 3	1路變送輸出 2路變送輸出 3路變送輸出	D1 D2 D3	RS-485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口
饋電輸出
代碼	饋電輸出（輸出電壓)
1P 2P	1路饋電輸出 2路饋電輸出如“2P（12/24）”表示第一路12V,第二路24V饋電輸出。

備注：
1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6
2、儀表型號舉例：
例1：NHR-6101R-A-2-A-1/D1(4～20mA輸入，4～20mA輸出)
含義：單路無紙記錄儀，160*80*110mm的規格尺寸，2限報警輸出，AC100～240V供電，1路變送輸出，RS485通訊。
輸入信號類型(訂貨時請在選型后備注信號類型)

信號類型	量程范圍	信號類型	量程范圍
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃	BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA開方 4～20mA開方 0～5V開方 1～5V開方	-200.0～600.0℃ -9999～99999 特殊定制特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999
