 單輸入單輸出。
RS-485信號。 傳輸延時≤10μs，信號傳輸率≤56kbps。 半雙工通迅方式。 |
| 證書號 | GYB081022(RS485輸出) |
| GYB081566(RS232輸出) | |
| 防爆標志 | 【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證) |
| 認證參數 | |
| 端子 | 8-7 |
| 最大允許電壓 | Um=250V |
| 電壓 | Uo=7.71V |
| 電流 | Io=82mA |
| 功率 | Po=0.16W |
| 電容 | Co=9.3μF |
| 電感 | Lo=4.5mH |
接線圖
| 端子號 | 端子說明 | |
| 安全區（綠色） | 1 | RXD/B |
| 2 | TXD/A | |
| 3 | GND | |
| 5 | POW（+） | |
| 6 | POW（-） | |
| 危險區（藍色） | 7 | B |
| 8 | A | |
| EVT：工作指示燈：儀表正常工作時，指示燈為綠色;輸入信號有故障報警時，指示燈為紅色。 |
| 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。 |
| 請盡可能垂直安裝，以利于儀表內部熱量散發。 |
| 電源 | |
| 額定工作電壓范圍 | DC 24V±10% |
| 功耗 |
≤0.6W
|
| 危險側 | |
| 輸入信號類型 | RS-485半雙工數字信號 |
| 安全側 | |
| 輸出信號類型 | RS-485半雙工數字信號或RS-232數字信號 |
| RS-485信號特征 | |
| 信號電平規則 | 標準RS-485差分電平 |
| 傳輸延時 | ≤10μs |
| 信號傳輸率 | ≤56kbps |
| RS-232信號特征 | |
| 信號電平規則 | 標準RS-232邏輯電平 |
| 傳輸延時 | ≤10μs |
| 信號傳輸率 | ≤56kbps |
| 絕緣強度 | |
| 本安端與非本安端 | 2500V，a.c;1min |
| 環境條件 | |
| 環境溫度 | 0～50℃ |
| 環境濕度 | 5%～95%RH（非結露） |
| 標準 | |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求 |
| 7 | 8 | ||||||

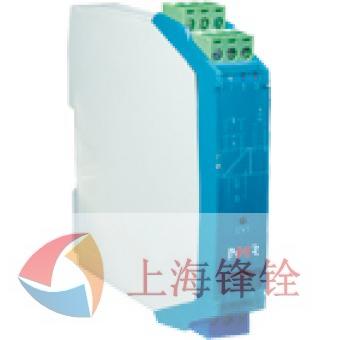

| 485輸入檢測端隔離柵 NHR-A37 | - | □ | - | □ | |||
| 位 | 規格 | 注釋 |
↓
37 |
|
| | | | | | | ↓ □ |
||
| 7 | <輸入> | ||||||
| RS485信號 | |||||||
| 8 | <輸出> | ||||||
| 從列表中選擇代碼 | |||||||
| 代碼 | 類型 | ||||||
| D1 | RS485輸出 | ||||||
| D2 | RS232輸出 | ||||||
