單輸入,單輸出或雙輸出。
輸入信號類型需指定。
輸出信號為模擬量信號、RS-485信號或開關量信號。
|
|
概述 |

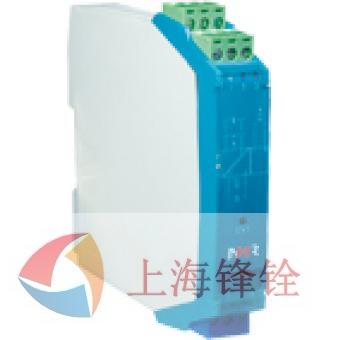

NHR-A32-4系列四線制熱電阻輸入檢測端隔離柵,將危險區的熱電阻測量信號轉換成對應的電壓、電流、RS485信號或開關量信號隔離傳輸?shù)桨踩珔^(qū)。該產品需獨立供電,輸入/輸出/電源三隔離。本產品可用在四線制熱電阻信號輸出設備。 |
安全認證 |
證書號 |
GYB081556(模擬量輸出) |
|
GYB081558(RS485輸出) |
|
GYB081557(開關量輸出) |
防爆標志 |
【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證) |
認證參數 |
|
端子 |
11-10-8-7 |
最大允許電壓 |
Um=250V |
電壓 |
Uo=7.71V |
電流 |
Io=297mA |
功率 |
Po=0.58W |
電容 |
Co=9.3μF |
電感 |
Lo=0.35mH |
|
接線圖 |
模擬量輸出接線圖
RS485輸出接線圖
開關量輸出接線圖
|
端子號 |
端子說明 |
安全區(綠色) |
1 |
OUT1(+)/B |
2 |
OUT1(-)/A |
3 |
OUT2(+) |
4 |
OUT2(-) |
5 |
POW(+) |
6 |
POW(-) |
危險區(藍色) |
7 |
RA1 |
8 |
RA2 |
10 |
RB1 |
11 |
RB2 |
|
結構外型圖 |
|
EVT:工作指示燈:儀表正常工作時,指示燈為綠色;輸入信號有故障報警時;指示燈為紅色。 |
35mm導軌式安裝,安裝時請注意卡位穩定、牢固。 |
請盡可能垂直安裝,以利于儀表內部熱量散發。 |
|
技術參數 |
電源 |
額定工作電壓范圍 |
DC24V±10% |
功耗 |
RS-485輸出:≤0.7W
模擬量輸出:≤1.4W(單路),≤1.75W(雙路)
開關量輸出:≤1.4W
|
危險側 |
輸入信號類型 |
標準熱電阻輸入(訂貨時確定或配置編程器自行編程) |
安全側 |
輸出信號類型 |
模擬量輸出,RS-485信號輸出,開關量輸出 |
輸出負載特性 |
電流輸出時:RL≤500Ω,電壓輸出時:RL≥250KΩ |
RS485信號輸出 |
傳輸延時≤10μs,信號傳輸率≤9.6kbps |
開關量輸出 |
繼電器輸出驅動能力:125VAC/0.6A,30VDC/2A
繼電器響應時間:<5ms
晶體管集電極輸出:高電平VCC(≤30V),低電平≤2.5V
晶體管發射極輸出:高電平VCC-2.5V,低電平≤0.5V |
測量精度 |
0.2%FS±1字 |
絕緣強度 |
本安端與非本安端 |
2500V,a.c;1min |
環境條件 |
環境溫度 |
0~50℃ |
環境濕度 |
5%~95%RH(非結露) |
標準 |
電磁兼容性 |
符合GB/T18268工業設備應用要求 |
|
儀表選型
|
|
|
7 |
|
8 |
|
9 |
四線制熱電阻輸入檢測端隔離柵 NHR-A32-4 |
- |
□ |
- |
□ |
/ |
□ |
位 |
規格 |
注釋 |
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
7 |
<輸入> |
|
<從列表中選擇代碼> |
代碼 |
類型 |
量程范圍(℃) |
11 |
Cu50 |
-50.0~+150.0 |
13 |
Cu100 |
-50.0~+150.0 |
14 |
Pt100 |
-200.0~+650.0 |
15 |
BA1 |
-200.0~+600.0 |
16 |
BA2 |
-200.0~+600.0 |
17 |
0~400Ω線性電阻 |
全量程 |
8/9 |
<輸出> |
|
|
輸出I/輸出II(從列表中選擇代碼) |
代碼 |
類型 |
X |
無輸出(僅限于第II路) |
0 |
4-20mA |
模擬量輸出 |
1 |
1-5V |
2 |
0-10mA |
3 |
0-5V |
4 |
0-20mA |
5 |
0-10V(不可切換) |
D1 |
RS485輸出(僅限于第I路) |
485輸出 |
K1 |
繼電路接點 |
開關量輸出 |
K2 |
晶體管 |
|
注:儀表帶兩路輸出時,有三種模式可選:
a、模擬量輸出+模擬量輸出
b、485輸出+模擬量輸出
c、開關量輸出+開關量輸出
訂貨時請?jiān)谶x型后標注輸入量程范圍。
型號舉例:NHR-A32-4-14-0/0(Pt100/0.0~650.0℃)
四線制熱電阻輸入檢測端隔離柵,輸入信號為Pt100,兩路輸出信號為4-20mA,Pt100的輸入量程范圍為0.0~650.0℃。 |
