單雙輸入，單雙輸出。
輸出信號類型需指定。
輸出信號為模擬量信號、RS-485信號或開關量信號。
|
|
| 概述 |

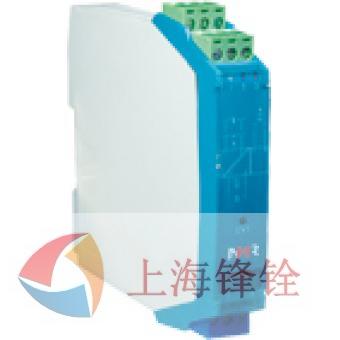

| 本產品將來自危險區的電流信號轉換成電壓、電流、RS485信號或開關量信號，從危險區隔離傳送到安全區，該產品需獨立供電，輸入/輸出/電源三隔離?？捎迷陔娏餍盘?hào)輸出設備。 |
| 安全認證 |
| 證書號 |
CNEx11.0456 |
| 防爆標志 |
【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證) |
| 認證參數 |
|
| 端子 |
8-7、11-10 |
| 最大允許電壓 |
Um=250V |
| 電壓 |
Uo=10V |
| 電流 |
Io=- |
| 功率 |
Po=- |
| 電容 |
Co=- |
| 電感 |
Lo=- |
|
| 接線圖 |
模擬量輸出接線圖
RS485輸出接線圖
開關量輸出接線圖 |
| 端子號 |
端子說明 |
| 安全區（綠色） |
1 |
OUT1（+）/B |
| 2 |
OUT1（-）/A |
| 3 |
OUT2（+） |
| 4 |
OUT2（-） |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危險區（藍色） |
7 |
In1（mA-） |
| 8 |
In1（mA+） |
| 10 |
In2（mA-） |
| 11 |
In2（mA+） |
|
| 結構外型圖 |
|
|
| EVT：工作指示燈：儀表正常工作時，指示燈為綠色；輸入信號有故障報警時；指示燈為紅色。 |
| 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。 |
| 請盡可能垂直安裝，以利于儀表內部熱量散發。 |
|
| 技術參數 |
| 電源 |
| 額定工作電壓范圍 |
DC24V±10% |
| 功耗 |
RS-485輸出：≤0.7W
模擬量輸出：≤1.4W(單路)，≤1.8W(雙路)
開關量輸出：≤1.4W
|
| 危險側 |
| 輸入信號類型 |
0～10mA，4～20mA，0～20mA，0～10mA開方，4～20mA開方(訂貨時確定或配置編程器自行編程) |
| 輸入阻抗 |
≤250Ω |
| 安全側 |
| 輸出信號類型 |
模擬量輸出，RS-485信號輸出，開關量輸出 |
| 輸出負載特性 |
電流輸出時：RL≤500Ω，電壓輸出時：RL≥250KΩ |
| RS485信號輸出 |
傳輸延時≤10μs，信號傳輸率≤9.6kbps |
| 開關量輸出 |
繼電器輸出驅動能力：125VAC/0.6A，30VDC/2A
繼電器響應時間：＜5ms
晶體管集電極輸出：高電平VCC(≤30V)，低電平≤2.5V
晶體管發射極輸出：高電平VCC-2.5V，低電平≤0.5V |
| 測量精度 |
0.2%FS±1字 |
| 絕緣強度 |
| 本安端與非本安端 |
2500V，a.c;1min |
| 環境條件 |
| 環境溫度 |
0～50℃ |
| 環境濕度 |
5%～95%RH（非結露） |
| 標準 |
| 電磁兼容性 |
符合GB/T18268工業設備應用要求 |
|
|
儀表選型
|
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 電流輸入檢測端隔離柵 NHR-A31 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
規格 |
注釋 |
|
|
|
|
↓
□
|
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<輸入> |
|
| 輸入I/輸入II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸入(僅限于第Ⅱ路) |
| 25 |
0-20mA |
| 26 |
0-10mA |
| 27 |
4-20mA |
| 32 |
0-10mA開方 |
| 33 |
4-20mA開方 |
| 9/10 |
<輸出> |
|
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸出（僅限于第II路） |
| 0 |
4-20mA |
模擬量輸出 |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V（不可切換） |
| D1 |
RS485輸出（僅限于第I路） |
485輸出 |
| K1 |
繼電路接點 |
開關量輸出 |
| K2 |
晶體管 |
|
注：儀表帶兩路輸出時，有三種模式可選：
a、模擬量輸出+模擬量輸出
b、485輸出+模擬量輸出
c、開關量輸出+開關量輸出
型號舉例：NHR-A31-27/27-0/0
電流輸入檢測端隔離柵，兩路輸入信號為：4-20mA，兩路輸出信號為：4-20mA。 |
