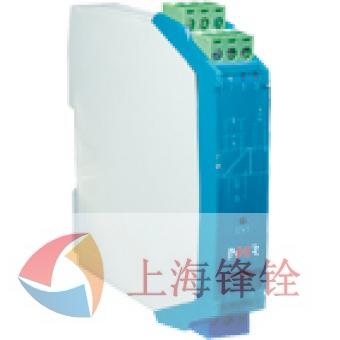

NHR-M35智能開關量隔離器商品描述：

單通道、雙通道。
觸點開關，接近開關輸入。
繼電器，晶體管輸出。
輸入/輸出/電源三隔離。
模塊化設計，體積小，功耗低。
各端子可帶電插拔，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。

概述

將接收來的開關量輸入信號轉換成隔離的開關量信號輸出，為外部系統提供所需的開關量控制或報警信號。它具有輸入狀態檢測指示，可進行正反向控制?？梢耘c單元組合儀表及DCS、PLC等系統配套使用。

接線圖

結構外型圖

技術參數

輸入
輸入信號	觸點開關、接近開關(頻率≤5KHZ)
配電電壓	≈8V(開路時)
短路電流	≈8mA
輸出
輸出信號	繼電器或晶體管輸出
繼電器輸出	容量：DC30V/2A，AC125V/0.6A
繼電器響應時間	≤5ms
晶體管輸出電壓	集電極輸出時：高電平VCC（≤30V），低電平≤2.5V 發射極輸出時：高電平VCC-2.5V，低電平≤0.5V
輸入和輸出特性（設置為同相控制時）
現場開關閉合或輸入回路電流＞2.1mA，輸出繼電器或晶體管導通，通道綠色指示燈亮。
現場開關開路或輸入回路電流＜1.2mA，輸出繼電器或晶體管不導通，通道紅色指示燈亮。
輸入和輸出反相控制設置
由面板撥碼開關J5設置(詳見隨機說明書)
電源
電源	DC24V(±10%)，AC100-265V，50/60Hz
功耗	DC24V，單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W AC100-265V，單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W
其它參數
絕緣強度 (輸入/輸出/電源之間)	2500Vrms (1 min，無火花)
工作溫度	0～50℃
相對濕度	≤85%RH
安裝方式	35mmDIN導軌安裝
安裝尺寸	18.5109116.5mm(寬高深)
響應時間	單路≤0.3S，雙路≤0.5S
重量	約140克
