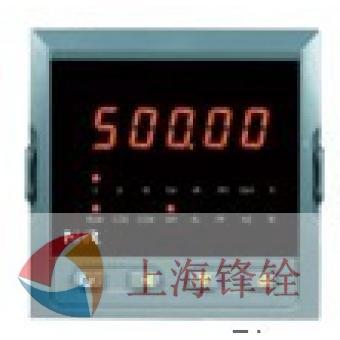

NHR-3200系列交流電壓/電流表商品描述：

概述

    NHR-3200系列交流電壓/電流表為新一代可編程智能儀表，它采用大規模集成電路，應用數字采樣技術，對單相電氣線路中的電壓、電流進行實時測量、顯示和控制，并通過RS485接口或模擬量變送輸出接口對被測量電量數據進行遠傳。產品取代了傳統模擬指針式電表，具有較強的抗干擾能力、可靠性、穩定性以及較高的性價比等特點；產品操作簡單，廣泛應用于能源、機械、化工、輕工等行業。產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩余電流動作繼電器》等標準
    五位LED數碼顯示。
    可直接采集交流電壓、電流信號。
    具有模擬量輸出和通訊輸出功能可選。
    具有上下限報警報警功能，帶LED報警燈指示。
    支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    具備多種外形尺寸及樣式供用戶選擇。

主要功能參數

測量參數	測量范圍	測量誤差	分辨力	過載
電壓	0.0～500.0V/AC	±(0.4%讀數+0.1%量程)	0.1V	持續120%；瞬時2倍/30S
電流	0.03～5A/AC	±(0.4%讀數+0.1%量程)	0.001A	持續120%；瞬時2倍/30S

儀表面板


160*80mm(A型)	96*96mm(C型)	96*48mm(D型)

參數功能

備注：
        a）在參數設置狀態下，如果連續10分鐘無操作，系統自動退出到初始界面。
        b）參數設置過程中，Code必須正確輸入；否則，不能設置參數。
        c）在每個顯示畫面下按

鍵都可返回到編程設置畫面。
d）在“二級菜單”中按

鍵可對每個參數進行設置。
e）在“二級菜單”參數修改后，按

鍵返回到“一級菜單”時提示保存參數

，“y”保存，“n”不保存。

儀表接線圖

儀表總接線圖

儀表各輸入方式接線說明
1-1、單相兩線系統，采用無PT，無CT方式的接線圖

1-2、單相兩線系統，采用1PT，1CT方式的接線圖

1-3、單相兩線系統，采用無PT，1CT方式的接線圖

符號描述

儀表選型

NHR-3200□-□-□/□-□
① ② ③ ④ ⑤

①規格尺寸		③輸出類型
代碼	寬高深	代碼	輸出類型(負載電阻RL)
A C D	16080130mm 9696130mm 9648130mm	X 0 1 2 3 4 D1 D2 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通訊 RS232通訊特殊規格
②輸入類型
代碼	測量類型
I V	交流電流(0.03-5.00A) 交流電壓(0.0-500.0V)
④報警輸出		⑤供電電源
代碼	報警路數	代碼	電壓范圍
X 2	無輸出 2限報警	A D	AC100～240V （50/60Hz） DC20～29V
