| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-5910系列單回路臺式打印控制儀采用先進的微處理器進行智能控制，集打印、控制及測量顯示于一體，本機包含單路測量顯示控制儀的全部功能，增加了現場打印記錄功能，可以自動定時打印或手動即時打印當前測量值。
單路輸入，雙屏LED數碼顯示。 具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。 熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。 具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能，帶LED報警燈指示。 具有電壓、電流變送輸出信號可選。 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。 帶DC24V饋電輸出，為現場變送器配電。 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 參數設定密碼鎖定、參數設置斷電永久保存，具有參數恢復出廠設定功能。 |
||||||||||||||||||||||||||||||||||||||||||||||

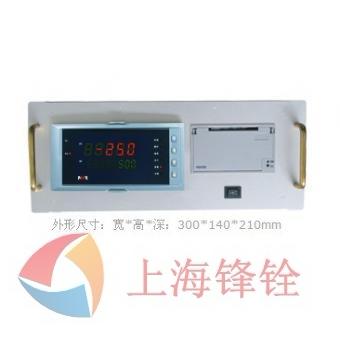

| 儀表面板 | ||||||||||||||||||||||||||||||||||||||||||||||
 外形尺寸:寬*高*深:300*140*210mm |
||||||||||||||||||||||||||||||||||||||||||||||
| 參數功能 | ||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
| 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 | ||||||||||||||||||||||||||||||||||||||||||||||
| 儀表接線圖 | ||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||
| 儀表選型 | ||||||||||||||||||||||||||||||||||||||||||||||
| NHR-5910□-□-□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ |
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
| 備注： | ||||||||||||||||||||||||||||||||||||||||||||||
| 1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5910-55-0/X/2/1P（24）-A。 |
||||||||||||||||||||||||||||||||||||||||||||||
