NHR-5620系列數字顯示容積儀

NHR-5620系列數字顯示容積儀商品描述：

概述

NHR-5620系列數字顯示容積儀可對工業現場各類規則、不規則罐體的液位進行采集、顯示并轉換成對應罐體的容積，適用于對各種過程參量進行監測、控制、采集等。 雙屏LED數碼顯示， 具備11種信號輸入功能，測量精度為0.2％級。 可對各種形狀罐體進行液位〈=〉容積轉換測量控制。 采用查表法進行運算 ，可對規則或不規則罐體實現高精度的液位〈=〉容積顯示控制。 可帶兩路模擬量變送輸出。 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。 儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。 帶DC24V饋電輸出，為現場變送器配電。 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能。

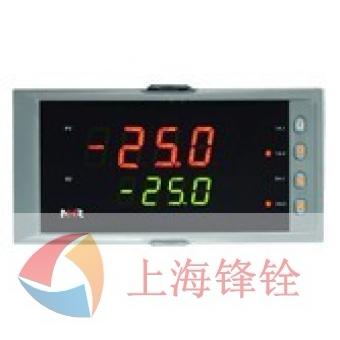

儀表面板

160*80mm(A型) 80*160mm(B型) 96*96mm(C型)

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

儀表接線圖

規格尺寸為A、B、C型接線圖 注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 圖一

儀表選型

NHR-5620□-□-□/□-□/□/□( )-□-( )         ① ② ③ ④ ⑤ ⑥ ⑦    ⑧  ⑨

①規格尺寸 ②輸入分度號 代碼 寬*高*深 代碼 分度號（測量范圍） A B C 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 25 26 27 28 29 30 31 32 33 34 35 56 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)（不可切換） 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 特殊規格 ③變送輸出1（OUT1） 代碼 輸出類型（負載電阻RL） X 0 1 2 3 4 5 8 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 ④變送輸出2（OUT2） ⑤報警（繼電器接點輸出） 代碼 輸出類型（負載電阻RL） 代碼 報警限數 X 0 1 2 3 4 5 8 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 X 1 2 3 4 無輸出 1限報警 2限報警 3限報警 4限報警 ⑥通訊輸出 ⑦饋電輸出 代碼 通訊接口(通訊協議) 代碼 饋電輸出（輸出電壓） X D1 D2 D3 無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 X 1P 2P 無輸出 1路饋電輸出 2路饋電輸出 如“2P(12/24)”表示第一路12V，第二路24V饋電輸出。 ⑧供電電源 ⑨備注 代碼 電壓范圍 無備注可省略 A D AC/DC 100-240V(50/60Hz) DC 20-29V

備注：

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5620A-27-0/X/2/X/X-A 例2：NHR-5620B-28-0/X/2/D1/X-D
