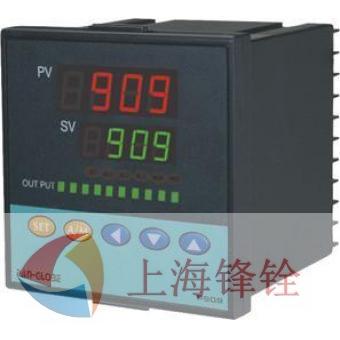

臺灣泛達P909溫控表
P904 儀表尺寸長×寬×高48×48×94
P906 儀表尺寸長×寬×高96×48×94
P907 儀表尺寸長×寬×高72×72×94
P908 儀表尺寸長×寬×高48×96×94
P909 儀表尺寸長×寬×高96×96×94
泛達溫控表特點
表面貼裝（SNT）加工工藝 ，外觀精巧，美觀高雅，機型齊全，可與各種控制柜完美結合
控制精度高，最高可達±0.1℃；最新的PID控制演算法及內部專家對策功能，讓您的系統長期穩定在±0.5℃內。
雙PID控制功能；可同時控制加熱和冷卻，E2PROM存儲器，資料保存10年以上。
通用輸入，可選擇56種不同輸入信號，輸出方式種類多樣，極大地滿足眾多負載控制要求。
輸入輸出完全光電隔離
可選配PV（測量值）或SV（設定值）4～20mA傳送輸出功能，可選配RS485通訊功能。
輸出百分比限制功能，并且手動/自動無擾動切換，自動診斷功能，并可顯示故障信息。
軟啟動功能，可以預熱加熱器，去除表面潮濕成分，保護加熱器
可選配外部遙控設定SV功能，可用于多機同步設定，支持RS485通訊功能。
斜率升溫功能，對于不允許超調的系統，可以把溫度平緩上升到設定值，杜絕超溫現象
P900A系列智能程序控制器共兩組各8段程序最多可規劃16段曲線廣泛用于需要各種升溫、持溫、降溫過程的場合。定時誤差小于設定值±0.1%，每一段時間設定范圍為(0-99小時59分或0-99 分59秒) 。
|
輸入
|
熱電偶
|
K, J, R , S, B, E, N, T, W, U, L
|
|
熱電阻：
|
Pt100，Cu50
|
|
|
線性信號：
|
40-20mA，0-20mA，1-5V，0-5V…
|
|
|
第一組
輸出
|
繼電器接點：
|
繼電器：3A/220V,電器壽命：100000次以上(額定負載下),工作周期15秒
|
|
脈動電壓：
|
脈沖電壓：驅動SSR。DC0/24V,ON：24，VOFF：OV。工作周期1秒
|
|
|
線性信號：
|
40-20mA，0-5V，0-20mA…
|
|
|
比例馬達信號
|
控制三線式比例比例，使其開，關，并能顯示閥位開度
|
|
|
SCR零位觸發
|
直接可觸發SCR 實現單相或三相零位控制
|
|
|
SCR相位觸發
|
直接可觸發SCR 實現單相或三相零位控制
|
|
|
第二組
輸出
|
繼電器接點：
|
繼電器：3A/220V,電器壽命：100000次以上(額定負載下),工作周期15秒
|
|
脈動電壓：
|
脈沖電壓：驅動SSR。DC0/24V,ON：24，VOFF：OV。工作周期1秒
|
|
|
線性信號：
|
40-20mA，0-5V，0-20mA…
|
|
|
控制
|
控制方式：
|
PID，P，PI，PD，ON/OFF(P=0)
|
|
設定范圍：
|
比例帶P：0-500%，時間I：0-3600秒,微分時間D：0-900秒
|
|
|
報警功能
|
最多可三組報警 10種報警模式
|
|
|
變送輸出
|
可SV (設定值)變送輸出，可PV【實際值】變送輸出
|
|
|
通信
|
支持RS232 RS485
|
|
|
精度
|
控制精度：
|
±10C（最高可達±0.10C）
|
|
測量精度
|
±0.5% FS 【±0.2% FS可提供】
|
|
|
分辨率：
|
14bit
|
|
|
采樣周期：
|
150ms
|
|
|
一般規格
|
電源電壓：
|
支持AC85-265V,50/60Hz,DC24V
|
|
使用環境：
|
00C～500C,50～85%RH
|
|
|
消耗電力：
|
5VA以下
|
|
|
重量
|
0.3 kg
|
|
P |
9 |
A |
- |
B |
C |
D |
- |
E |
F |
G |
- |
H |
I |
J |
|||
|
項目 |
說 明 |
代碼 |
代 碼 說 明 |
||||||||||||||
|
P |
普通型 |
P |
普通型 |
||||||||||||||
|
程序型 |
AP |
程序分段控制，最大16段 |
|||||||||||||||
|
A |
基本型號 |
04 |
DIN 48×48 （長×高）mm |
||||||||||||||
|
06 |
DIN 96×48 |
||||||||||||||||
|
07 |
DIN 72×72 |
||||||||||||||||
|
08 |
DIN 48×96 |
||||||||||||||||
|
09 |
DIN 99×96 |
||||||||||||||||
|
10 |
DIN 160×80 |
||||||||||||||||
|
20 |
DIN 80×160 |
||||||||||||||||
|
B |
主控制輸出 （第一組） |
0 |
無輸出（NONE） |
||||||||||||||
|
1 |
繼電器接點輸出信號 |
||||||||||||||||
|
2 |
SSR固態繼電器輸出信號 |
||||||||||||||||
|
3 |
4-20mA電流信號 |
||||||||||||||||
|
4 |
固態繼電器接點 |
||||||||||||||||
|
5 |
單相SCR零位觸發信號 |
||||||||||||||||
|
6 |
3相SCR零位觸發信號 |
||||||||||||||||
|
7 |
無回饋三線比例馬達 |
||||||||||||||||
|
8 |
單相SCR移相觸發信號 |
||||||||||||||||
|
9 |
3相SCR移相觸發信號ROL） |
||||||||||||||||
|
C |
輔助控制輸出 （第二組） |
0 |
無輸出 |
||||||||||||||
|
1 |
繼電器接點輸出信號 |
||||||||||||||||
|
2 |
固態繼電器輸出信號 |
||||||||||||||||
|
3 |
4-20mA電流信號 |
||||||||||||||||
|
D |
報警 |
0 |
無輸出 |
||||||||||||||
|
1 |
1組報警 |
||||||||||||||||
|
2 |
2組報警 |
||||||||||||||||
|
3 |
3組報警 |
||||||||||||||||
|
E |
傳送輸出 |
0 |
無輸出 |
||||||||||||||
|
1 |
PV值4-20mA 可調 |
||||||||||||||||
|
2 |
SV值4-20mA 可調 |
||||||||||||||||
|
F |
信號輸入種類 |
1 |
熱電偶 |
||||||||||||||
|
2 |
熱電阻 |
||||||||||||||||
|
3 |
線性信號 |
||||||||||||||||
|
G |
外部設定 |
0 |
無 |
||||||||||||||
|
1 |
DC4-20mA |
||||||||||||||||
|
H |
通信 |
1 |
無 |
||||||||||||||
|
2 |
RS-485 |
||||||||||||||||
|
I |
電源類型 |
0 |
AC85-265V |
||||||||||||||
|
1 |
24V |
||||||||||||||||
|
J |
輔助電源輸出 |
0 |
無 |
||||||||||||||
|
1 |
DC24V |
||||||||||||||||
熱電偶，熱電阻規格
|
- |
- |
類別 |
代碼 |
范圍 |
類別 |
代碼 |
范圍 |
類別 |
代碼 |
范圍 |
||
|
熱電偶 TC |
K |
K1 |
01 |
0.0～200.0℃ |
K2 |
02 |
0.0～400.0℃ |
K3 |
03 |
0.0～600.0℃ |
||
|
K4 |
04 |
0～800.0℃ |
K5 |
05 |
0～1000.0℃ |
K6 |
06 |
0～1200.0℃ |
||||
|
J |
J1 |
07 |
0.0～200.0℃ |
J2 |
08 |
0.0～400.0℃ |
J3 |
09 |
0.0～600.0℃ |
|||
|
J4 |
10 |
0～800.0℃ |
J5 |
11 |
0～1000.0℃ |
J6 |
12 |
0～1200.0℃ |
||||
|
R |
R1 |
13 |
0～1600.0℃ |
R2 |
14 |
0～1769.0℃ |
|
|
|
|||
|
S |
S1 |
15 |
0～1600.0℃ |
S2 |
16 |
0～1769.0℃ |
|
|
|
|||
|
B |
B1 |
17 |
0～1820.0℃ |
|
|
|
|
|
|
|||
|
E |
E1 |
18 |
0～800.0℃ |
E2 |
19 |
0～1000.0℃ |
|
|
|
|||
|
N |
N1 |
20 |
0～1200.0℃ |
N2 |
21 |
0～1300.0℃ |
|
|
|
|||
|
T |
T1 |
22 |
0～400.0℃ |
T2 |
23 |
0～200.0℃ |
T3 |
24 |
0～350.0℃ |
|||
|
W |
W1 |
25 |
0～2000.0℃ |
W2 |
26 |
0～2320.0℃ |
|
|
|
|||
|
PL11 |
PL1 |
27 |
0～1300.0℃ |
PL2 |
28 |
0～1390.0℃ |
|
|
|
|||
|
U |
U1 |
29 |
-199.9～600.0℃ |
U2 |
30 |
-199.9～200.0℃ |
U3 |
31 |
0.0～400.0℃ |
|||
|
L |
L1 |
32 |
0～400.0℃ |
L2 |
33 |
0～800.0℃ |
|
|
|
|||
|
熱電阻RTD |
JPT100 |
JP1 |
41 |
-199.9～600.0℃ |
JP2 |
42 |
-199.9～400.0℃ |
JP3 |
43 |
-199.9～200.0℃ |
||
|
JP4 |
44 |
0～200.0℃ |
JP5 |
45 |
0～400.0℃ |
JP6 |
46 |
0～600.0℃ |
||||
|
DPT100 |
DP1 |
47 |
-199.9～600.0℃ |
DP2 |
48 |
-199.9～400.0℃ |
DP3 |
49 |
-199.9～200.0℃ |
|||
|
DP4 |
50 |
0～200.0℃ |
DP5 |
51 |
0～400.0℃ |
DP6 |
52 |
0～600.0℃ |
||||
|
JPT50 |
JP.1 |
53 |
-199.9～600.0℃ |
JP.2 |
54 |
-199.9～400.0℃ |
JP.3 |
55 |
-199.9～200.0℃ |
|||
|
JP.4 |
56 |
0～200.0℃ |
JP.5 |
57 |
0～400.0℃ |
JP.6 |
58 |
0～600.0℃ |
||||
|
- |
類別 |
代碼 |
范圍 |
類別 |
代碼 |
范圍 |
||||||
|
線性輸入 |
AN1 |
61 |
-10～10 mV |
-1999～9999 -199.9～999.9 -19.99～99.99 -199.9～999.9 |
AN1 |
62 |
-2～2 V |
-1999～9999 -199.9～999.9 -19.99～99.99 -199.9～999.9
|
||||
|
63 |
-5～5 V |
64 |
-10～10 V |
|||||||||
|
AN2 |
71 |
0～10 mV |
- |
- |
- |
|||||||
|
AN3 |
76 |
0～20 mV |
- |
- |
- |
|||||||
|
AN4 |
81 |
0～50 mV |
AN4 |
82 |
0～20 mA |
|||||||
|
83 |
0～1 V |
84 |
0～5 V |
|||||||||
|
85 |
0～10 V |
86 |
0～5 KR |
|||||||||
|
87 |
0～2 V |
- |
- |
|||||||||
|
AN5 |
91 |
10～50 mV |
AN5 |
92 |
4～20 mA |
|||||||
|
93 |
1～5 V |
94 |
2～10 mV |
|||||||||
