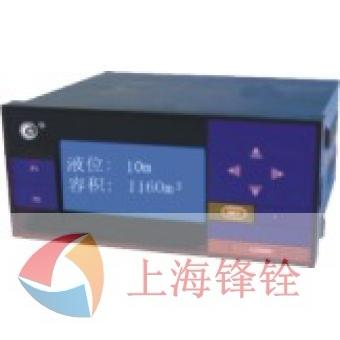

| HR-LCD系列模糊PID自整定調節器/溫控器其主要特點： | ||||||||||||||||||
| 模糊PID自整定調節控制儀采用了人工智能模糊控制;提高了采樣速率(500ms)、運算精度、控制精度(一般優于0.2％FS)；在外給定基礎上采用微分先行的控制方式有效的抑制了對象的擾動問題； 準電腦化的軟硬件配置，增強了儀表的可觀性，延伸了儀表的功能，它可在一塊儀表中實現數字顯示，模擬光柱，實時曲線的完美結合。 借助了大屏幕LCD圖形顯示器，可同屏或分頁顯示多組提示漢字、參量數據、百分比棒圖、報警/輸出狀態、動態實時曲線參數，同時可以與上位機或打印機聯絡，適合于單機或組態系統中使用。 可帶有一路PID控制輸出及一路變送輸出，適用于各種測量控制場合。并可實現自動或手動控制輸出無擾動切換。 可帶兩路輸入，一路測量信號，一路外給定或閥位反饋信號。 儀表采用標準的MODBUS RTU通訊規約，以便于組態和聯機。 |
||||||||||||||||||
 技術指標 |
||||||||||||||||||
|
||||||||||||||||||
| HR-LCD-X | D805/815/825系列（橫式） | S805/815/825系列（豎式） |
| 儀表外形 |
|
|
| 外形尺寸 |
寬×高×深：160×80×140mm |
寬×高×深：80×160×140mm |
| 開孔尺寸 |
|
|
| 重 量 | ·常規型：950g ·特殊型：600g | |
| 接線圖 |
D805橫式接線圖：
|
|
| 備注 | 特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。 | |
| 接線圖 |
D815橫式接線圖： |
|
| 接線圖 |
D825橫式接線圖：
|
|
| 備注 |
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表 |
|
| 型譜表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 輸入類型：(量程可任意設置) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 控制(PID)輸出方式：輸出方式4種可切換（4～20mA、0～10mA、1～5V、0～5V） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 變送輸出方式：輸出方式4種可切換（4～20mA、0～10mA、1～5V、0～5V） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
單位：mm
單位：mm
