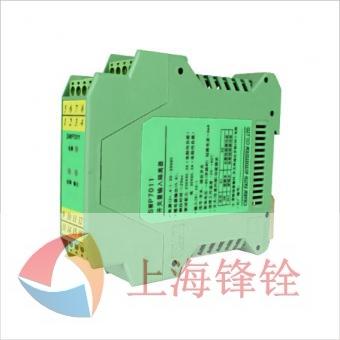

SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
|
規格參數
|
說 明
|
|
供電電壓
|
20～35VDC
|
|
電源功耗
|
（24V供電，繼電器觸點閉合時）：
≤1.2W（SWP7011） ≤1W（SWP7013）
≤2.2W（SWP7111） ≤1.8W（SWP7113）
≤2.4W（SWP7018） ≤2.0W（SWP7019）
|
|
信號輸入
|
開關、接近開關
配電電壓：≈8V（開路時）短路電流：≈8mA
|
|
信號輸出
|
繼電器輸出特性：
響應時間：≤20ms
驅動能力：250V，a.c.,2A或30V，d.c.,2A
負載類型：電阻性負載
晶體管輸出特性：
外部供電：≤40V,d.c.，電流輸出：≤40mA（有短路保護）
晶體管集電集輸出：高電平：VCC, 低電平：≤2.5V
晶體管發射極輸出：高電平：VCC-2.5V,低電平：≤0.5V
|
|
輸入和輸出特性（設置為同相控制時）
|
現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合,通道綠色指示燈亮
現場開關開路或輸入回路電流<1.2mA,輸出繼電器開路通道綠色指示燈滅
|
|
輸入和輸出正反相控制設置
|
K2置為OFF時為開啟斷線檢測功能，為ON時關閉斷線檢測功能。
注：當以開關為輸入信號，需要斷線檢測時，須在開關兩端并聯10KΩ電阻。
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求
|
|
使用環境溫度
|
-20～+60℃
|
|
連接的現場設備
|
符合DIN19234的NAMUR接近開關、開關等現場設備
（包括本安型的壓力開關、溫度開關、液位開關等）
|
