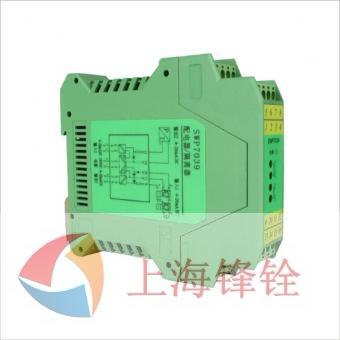

SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
|
規格參數
|
說 明
|
|
通道數
|
2
|
|
電源
|
20～35VDC
|
|
功耗
|
≤3.1W（24V電源，20mA輸入/輸出）
|
|
危險區信號
|
通道1
輸入電流：4～20mA
配電：
電流為20mA時，配電電壓≥16V
配電回路開路時，配電電壓≤26V
正常工作電流≤25mA
通道2
輸出電流：4～20mA
負載電阻：≤680Ω
輸出電壓：1～5VDC
輸出阻抗：<10Ω
輸出負載：≥10KΩ
|
|
安全區信號
|
通道1
輸出電流：4～20mADC
負載電阻：≤680Ω
輸出電壓：1～5VDC
輸出阻抗：<10Ω
輸出負載：≥10KΩ
通道2
輸入電流：4～20mA |
|
電源保護
|
電源反向保護
|
|
輸出精度
|
0.2%F.S
|
|
溫度漂移
|
0.01%F.S/℃
|
|
儀表結構
|
尼龍塑殼結構
|
|
重量
|
約150g
|
|
適用現場設備
|
通道1：二線制、三線制變送器、電流源信號
通道2：二線制閥門定位器、電氣轉換器等
|
|
型號規格
|
附加碼
|
說 明
|
|
|
SWP7039
|
/□
|
/□
|
一路配電器，一路隔離器
|
|
通道1輸出類型
|
/I
|
|
通道1：4～20mA輸出
|
|
/V
|
|
通道1：1～5 V 輸出
|
|
|
通道2輸出類型
|
/I
|
通道2：4～20mA輸出
|
|
|
/V
|
通道2：1～5 V 輸出
|
||
