通道1：向危險區的變送器提供隔離的工作電源，同時檢測回路中（或電流源）的電流，經隔離變送輸出相互隔離的電流/電壓信號到安全區。
通道2：將來自安全區的電流信號，經隔離變送輸出電流/電壓信號到危險區。該產品需獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500V,a.c.。、
|
型號規格
|
附加碼
|
說 明
|
|
|

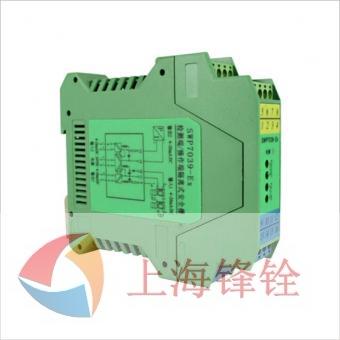

SWP7039-Ex
|
/□
|
/□
|
一路檢測端，一路操作端
|
|
通道1輸出類型
|
/I
|
|
通道1：4～20mA輸出(安全區)
|
|
/V
|
|
通道1：1～5 V 輸出(安全區)
|
|
|
通道2輸出類型
|
/I
|
通道2：4～20mA輸出(危險區)
|
|
|
/V
|
通道2：1～5 V 輸出(危險區)
|
||
|
規格參數
|
說 明
|
|
通道數
|
2
|
|
防爆標記
|
[Exia]ⅡC
|
|
適應場所
|
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
|
|
供電電壓
|
20～35VDC
|
|
功耗
|
≤3.1W（24V供電，20mA輸出時）
|
|
危險區信號
|
通道1
輸入信號：4～20mADC
配電：
電流為20mA時，配電電壓≥16V
配電回路開路時，配電電壓≤26V
正常工作電流≤25mA
通道2
輸出電流：4～20mADC
負載電阻：0～680Ω
輸出電壓：1～5VDC
輸出阻抗：<10Ω
輸出負載：≥10KΩ
|
|
安全區信號
|
通道1
輸出電流：4～20mADC
負載電阻：0～680Ω
輸出電壓：1～5VDC
輸出阻抗：<10Ω
輸出負載：≥10KΩ
通道2
輸入信號：4～20mADC |
|
電源保護
|
電源反向保護
|
|
輸出精度
|
0.2%F.S
|
|
溫度漂移
|
0.01%F.S/℃
|
|
儀表結構
|
尼龍塑殼結構
|
|
重量
|
約150g
|
|
適用現場設備
|
通道1：二線制、三線制變送器、電流源信號
通道2：二線制閥門定位器、電氣轉換器等
|
