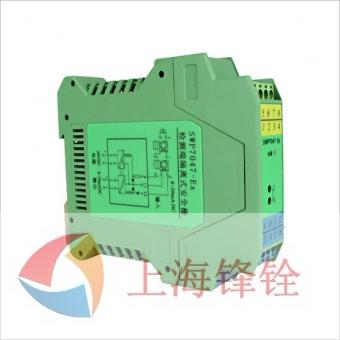

向危險區的變送器提供隔離的工作電源，同時檢測回路中的電流，經隔離變送輸出相互隔離的電流/電壓信號到安全區。該產品需獨立供電，電源、輸入和輸出三隔離，本安側和非本安側絕緣強度高達2500V,a.c.。
|
型號規格
|
附加碼
|
說 明
|
||
|
SWP7047-Ex
|
/□
|
|
一進一出
|
4～20mA輸入
(危險區)
|
|
SWP7035-Ex
|
/□
|
/□
|
一進二出
|
|
|
SWP7036-Ex
|
/□
|
/□
|
二進二出
|
|
|
SWP7048-Ex
|
/□
|
|
一進一出
|
1～5 V輸入
(危險區)
|
|
SWP7148-Ex
|
/□
|
/□
|
一進二出
|
|
|
SWP7049-Ex
|
/□
|
/□
|
二進二出
|
|
|
通道1輸出類型
|
/I
|
|
通道1：4～20mA輸出(安全區)
|
|
|
/V
|
|
通道1：1～5 V 輸出(安全區)
|
||
|
通道2輸出類型
|
/I
|
通道2：4～20mA輸出(安全區)
|
||
|
/V
|
通道2：1～5 V 輸出(安全區)
|
|||
|
規格參數
|
說 明
|
|
防爆標記
|
[Exia]ⅡC
|
|
適應場所
|
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
|
|
供電電壓
|
20～35VDC
|
|
電源功耗
|
（24V供電，20mA輸出時）：
≤1.8W（SWP7047-Ex）
≤2.4W（SWP7035-Ex）
≤3.2W（SWP7036-Ex）
|
|
危險區信號
|
輸入信號：4～20mADC 或 輸入信號：1～5VDC
配電：
電流為20mA時，配電電壓≥16V
配電回路開路時，配電電壓≤26V
正常工作電流≤25mA
|
|
安全區信號
|
輸出電流：4～20mADC
負載電阻：0～800Ω
輸出電壓：1～5VDC
輸出阻抗：<10Ω
輸出負載：≥10KΩ
|
|
電源保護
|
電源反向保護
|
|
輸出精度
|
0.2%F.S
|
|
溫度漂移
|
0.01%F.S/℃
|
|
儀表結構
|
尼龍塑殼結構
|
|
重量
|
約150g
|
|
適用現場設備
|
二線制、三線制變送器、電流源信號
|
