將現場的熱電偶或毫伏信號隔離轉換成直流信號（4～ 20）mA，傳送至控制系統或其它單元組合儀表。 部分信號接收設備自帶有24V電源，一般溫度變送 器輸出為有源信號，相連接時將發生電源沖突。使用 輸出環路供電型將可避免電源沖突，實現信號隔離。

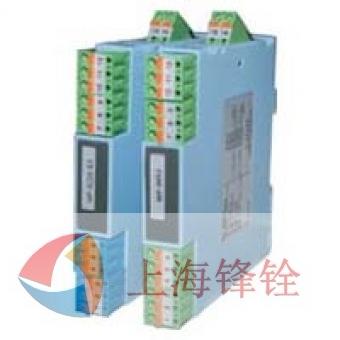

WP-9000系列熱電偶溫度變送器（輸出環路供電），將現場的熱電偶或毫伏信號隔離轉換成直流信號（4～20）mA，傳送至控制系統或其它單元組合儀表。 ● 熱電偶溫度變送隔離輸出。 ● 輸出電流信號（4～20）mA。 ● 輸出回路供電（12～35）V 。 ● 智能化，可進行現場組態設定。也可選擇固定的熱電偶類型和溫度量程范圍輸入。 ● 模塊化表芯設計，無需零點和滿度調節，自動動態校準零點、溫度飄移自動補償。 ● 帶有工作電源指示燈。 ● 輸入回路過流保護。 ● 即插即拔式接線端子，DIN導軌卡式安裝。 ● 工作電源 電源接線：獨立的接線端子 13－，14＋，可帶電拔插 電源電壓：(20～30)VDC 電流損耗：24VDC 時，＜30mA（一進一出） ?。?5mA（一進二出） 電源指示：通電 LED 燈亮：綠色 輸入熱電偶類型：K、E、S、B、R、T、N、W、J等各型熱電偶 可選輸入毫伏信號：(－5～60)mV；或指定毫伏電壓量程 輸出電流(Io)：（4～20）mA； 輸出回路供電電壓（Uo)：（12～35）V 電壓跌落（Ud）：5V 電流輸出時允許負載：RL≤(Uo-Ud)/Io 紋波（Vp-p）：＜10mV 標準精度：±0.5%FS、±0.2%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（10 → 90）% 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓范圍） 負載電阻變化影響：±0.1%/250Ω 通道隔離：輸入－輸出－電源之間隔離 絕緣電阻：≥100MΩ/500VDC（AC） 隔離能力：1500VAC/1 分鐘 50Hz 抗電磁兼容性：符合IEC 61000 相關抗電磁標準 工作溫度：（-20～＋60）℃ 儲存溫度：（－40～＋80）℃ 環境濕度：（5～＋95）％RH （無冷凝） 卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 整機重量：約110g 外形尺寸：寬×高×深＝16×116×110（mm）產品詳情
部分信號接收設備自帶有24V電源，一般溫度變送器輸出為有源信號，相連接時將發生電源沖突。使用輸出環路供電型將可避免電源沖突，實現信號隔離。
智能化的熱電偶溫度變送器。用戶可通過軟件對熱電偶類型和量程范圍進行組態設定。
本溫度變送器具備獨立供電方式和輸出回路供電接口要求，供電電源－輸入回路－輸出回路之間電磁隔離。
◆ 特性
● 輸入信號
● 輸出信號
● 性能指標
● 環境參數
● 結構
◆ 外形尺寸
