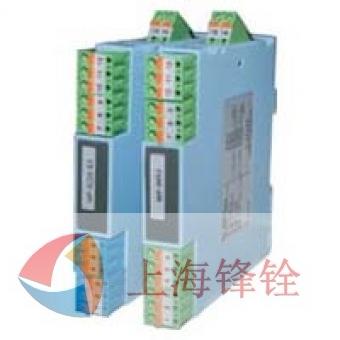

WP-9000系列直流信號轉換器（輸出環路供電）,將各種輸入的直流信號經隔離限能處理，轉換成所需的直流信號輸出至控制系統或其它單元組合儀表。部分信號接收設備自帶有24V電源，一般轉換器輸出為有源信號，相連接時將發生電源沖突。使用輸出環路供電型將可避免電源沖突，實現信號隔離。
本轉換器具備獨立供電方式和輸出回路供電接口要求，供電電源－輸入回路－輸出回路之間電磁隔離。
◆ 特性
● 現場設備的直流信號輸入。
● 標準模擬信號電隔離。
● 信號傳送隔離輸出（4～20）mA。
● 輸出回路供電（12～35）V 。
● 具備獨立供電方式和輸出回路供電接口要求。
● 模塊化表芯設計，無需零點和滿度調節。
● 帶有工作電源指示燈。
● 輸入回路過流保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
● 工作電源
電源接線：獨立的接線端子 13－，14＋，可帶電拔插
電源電壓：（20～30）VDC
電流損耗：24VDC 時，＜22mA（一進一出）
＜40mA（一進二出）
電源指示：通電 LED 燈亮：綠色
● 輸入信號
變送器信號輸入：（4～20）mA
輸入阻抗：內置輸入電阻 50Ω
● 輸出信號
輸出電流(Io)：（4～20）mA；
輸出回路供電電壓（Uo)：（12～35）V
電壓跌落（Ud）：3V
電流輸出時允許負載：RL≤(Uo-Ud)/Io
紋波（Vp-p）：＜10mV
注：輸出回路供電電壓的選擇應根據負載大小確定，過高電壓且負載很小時，將會加重隔離器的發熱狀況。
● 性能指標
標準精度：±0.5%FS、±0.2%FS
溫度漂移：±0.015%/℃
響應時間：≤1s（10 → 90）%
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1 分鐘 50Hz
抗電磁兼容性：符合IEC 61000 相關抗電磁標準
● 環境參數
工作溫度：（-20～＋60）℃
儲存溫度：（－40～＋80）℃
環境濕度：（5～＋95）％RH （無冷凝）
● 結構
卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子
整機重量：約115g
◆ 外形尺寸
外形尺寸：寬×高×深＝16×116×110（mm）
