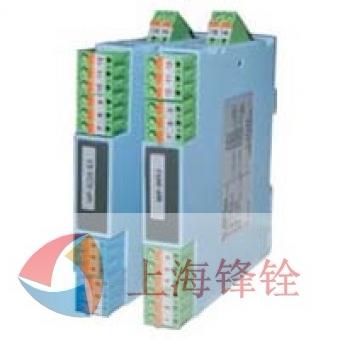

WP-8000-EX系列檢測端隔離式安全柵，是對 連接到危險場合的直流信號輸入，經安全柵隔離限能 處理，轉換成標準過程信號輸出至安全區的控制系統 或其它智能儀表。 本隔離式安全柵需要獨立供電，供電電源－輸入 回路－輸出回路之間電磁隔離。
WP-8000-EX系列檢測端隔離式安全柵，是對連接到危險場合的直流信號輸入，經安全柵隔離限能處理，轉換成標準過程信號輸出至安全區的控制系統或其它智能儀表。 ● 危險現場的各種本安設備的直流信號輸入。 ● 標準模擬信號電隔離。 ● 線性化轉換輸出，可選擇(4～20)mA或(1～5)V信號以及其它所需的直流信號。 ● 模塊化表芯設計，無需零點和滿度調節。 ● 帶有工作電源指示燈。 ● 本安輸入回路 [Exia]IIC，輸入回路過流保護。 ● 即插即拔式接線端子，DIN導軌卡式安裝。 ● 工作電源 電源接線：獨立的接線端子 13－，14＋，可帶電拔插 電源電壓：(20～30)VDC 電流損耗：24VDC 時，＜25mA（一進一出） ＜40mA（一進二出） ?。?0mA（二進二出） 電源指示：通電 LED 燈亮：綠色 電流信號：(4～20)mA 電壓信號：1～5V 輸入阻抗：內置輸入電阻 50Ω 輸出電流：(4～20)mA 電流輸出時允許負載：0～350Ω（4mA～20mA，0～20mA輸出時） 輸出電壓：(1～5)V 電壓輸出阻抗：≤500Ω 紋波（Vp-p）：＜10mV 標準精度：±0.5%FS、±0.2%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（10→90）% 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓范圍） 負載電阻變化影響 ：±0.1%/250Ω 通道隔離：輸入－輸出－電源之間隔離 絕緣電阻：≥100MΩ/500V DC（AC） 隔離能力：2500VAC/1 分鐘 50Hz 最高防爆電壓：250VAC 抗電磁兼容性：符合 IEC 61000 相關抗電磁標準 工作溫度：（-20～＋60）℃ 儲存溫度：（－40～＋80）℃ 環境濕度：（5～＋95）％RH （無冷凝） 卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 整機重量：約110g 整機滿足 GB3836.1-2000 和 GB3836.4－2000] 標準相關要求 防爆等級標志：[Exia]IIC 安全認證參數 ： Um：250V Uo：10.5V Io：6mA Po：15.8mW Lo：10mH Co：1.6μF產品詳情
本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
◆ 特性
● 輸入信號（Exia IIC 危險區）
● 輸出信號（安全區）
● 性能指標
● 環境參數
● 結構
● 安全防爆認證參數
