對連接到危險現場的二線制智能變送器提供隔離的電 源電壓，并將變送器產生的(4～20)mA 信號隔離轉換 后傳送至安全區控制系統或其它智能儀表。

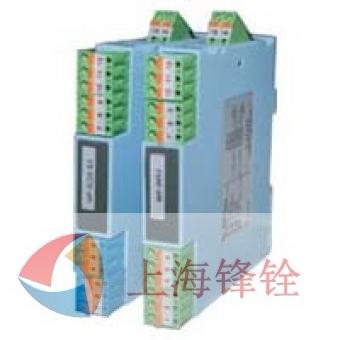

WP-8000-EX系列檢測端隔離式安全柵（HART），對連接到危險現場的二線制智能變送器提供隔離的電源電壓，并將變送器產生的(4～20)mA 信號隔離轉換后傳送至安全區控制系統或其它智能儀表。 ● 接現場二線制智能變送器。 ● 給變送器提供配電電壓≥16V（供電電源≥22VDC）。 ● 將變送器（4～20）mA 信號隔離傳送。 ● HART 信號雙向通訊隔離傳輸。 ● 可選擇（4～20）mA 或（1～5）V 信號輸出，或其它所需的直流信號。 ● 模塊化表芯設計，無需零點和滿度調節。 ● 帶有工作電源指示燈。 ● 單通道，輸入回路過流保護。 ● 即插即拔式接線端子，DIN導軌卡式安裝。 ● 工作電源 電源接線：獨立的接線端子 13－，14＋，可帶電拔插 電源電壓：（20～30）VDC 電流損耗：24VDC 時，＜65mA 電源指示：通電 LED 燈亮：綠色 輸入通道：端子 1－、2＋ 接線 （參見端子接線圖） 信號輸入：變送器(4～20)mA；HART 數字信號 驅動變送器的配電電壓：≥16V 輸入阻抗：內置輸入取樣電阻 50Ω 輸出通道：端子 11－、12＋ 接線 （參見端子接線圖） 輸出電流:（4～20）mA，HART數字信號 電流輸出時允許負載：0～350Ω 紋波（Vp-p）：＜10mV 標準精度：±0.5%FS、±0.2%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（10→90）% 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓范圍） 負載電阻變化影響：±0.1%/250Ω 通道隔離：輸入－輸出－電源之間隔離 絕緣電阻：≥100MΩ/500VDC（AC） 隔離能力：2500VAC/1 分鐘 50Hz 最高防爆電壓：250VAC 抗電磁兼容性：符合 IEC 61000 相關抗電磁標準 工作溫度：(-20～＋60)℃ 儲存溫度：(-40～＋80)℃ 環境濕度：(5～＋95)％RH （無冷凝） 結構：卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 整機重量：約110g 整機滿足 GB3836.1-2000和GB3836.4－2000標 準相關要求 防爆等級標志：[Exia]IIC 安全認證參數： Um：250V Uo：28V Io：93mA Po：0.65W Lo：2.4 mH Co：0.03μF產品詳情
該產品支持 HART 數字信號雙向通訊。同時兼容非智能變送器。
本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
◆ 特性
● 輸入回路（Exia IIC 危險區）
● 輸出回路（安全區）
● 性能指標
● 環境參數
● 結構
● 安全防爆認證參數
