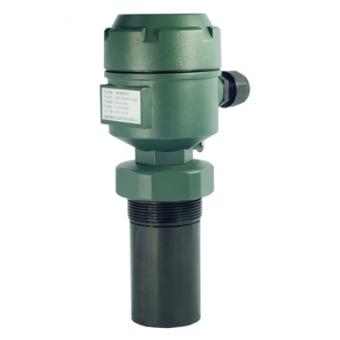

AOSL550系列超聲波物位儀表 商品描述：
超聲波物位計的工作原理是由換能器（探頭）發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：S=CxT/2。
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
特點 由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，超聲波物位計可以應用于各種復雜工況。
“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確地確認真實回波，獲得準確的測量結果。
換能器內置溫度傳感器，可實現測量值的溫度補償。
超聲波換能器采用最佳聲學匹配之專利技術，使其發射功率能更有效地輻射出去，提高信號強度，從而實現準確測量。
電氣連接
供電電壓
4…20mA /HART（兩線制） 電源供電和電流信號共用一根兩芯線纜。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。
4…20mA /HART（四線制） 電源供電和電流信號各自分別使用一根兩芯線纜。具體供電電壓范圍參見技術數據。
標準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮空輸出。儀表及接地端子應保證良好接地，通常接地可連接到罐的接地點上，若是塑料罐則應接到鄰近的大地上。
連接電纜的安裝
一般介紹 供電電纜可使用普通兩芯電纜，電纜外徑應為5…9mm，以確保電纜入口的密封。如果存在電磁干擾，建議使用屏蔽電纜。
4…20mA /HART（兩線制） 供電電纜可使用普通兩芯電纜。
4…20mA /HART（四線制） 供電電纜應使用屏蔽電纜。
電纜的屏蔽和接線 屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端子。外殼上的外部接地端子必須連接大地。
如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電容（比如：1μF 1500V）接地，以抑制低頻接地電流，同時仍可以防止高頻干擾信號。
本產品使用時須用安全柵供電。AO5041-1安全柵系本產品的關聯設備，防爆形式為本質安全型。防爆標志：[Exia] ⅡB，供電電壓24V DC±5%，短路電流為100mA，工作電流4…20mA。
所有電纜均要采用屏蔽電纜，最大長度500米。分布電容≤0.1μF/Km、分布電感≤1mH/Km。超聲波物位計安裝時必須接大地。不得使用其它未經防爆檢驗的關聯設備。
