概述

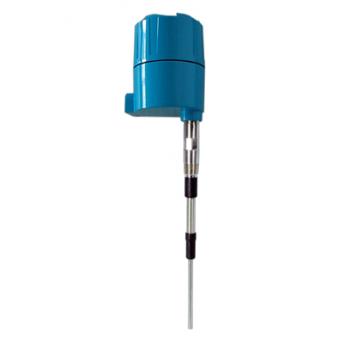

AO8010系列為通用型點位控制儀表，適用于大多數場合。儀表由一電路單元和桿式或纜式傳感元件組成，傳感器可選多種材質，可整體或分體式安裝。用于限位控制和報警。
※ 工作原理
射頻導納物位控制技術是一種從電容式物位控制技術發展起來的，防掛料（傳感器粘附之物料稱為掛料）性能更好、工作更可靠、測量更準確、適用性更廣的物位控制技術，“射頻導納”中“導納”的含義為電學中阻抗的倒數，它由阻性成份、容性成份、感性成份綜合而成，而“射頻”即高頻，所以射頻導納技術可以理解為用高頻電流測量導納的方法。
點位射頻導納技術與電容技術的重要區別是采用了三端技術和測量參量的多樣性。電路單元中心端測量信號與同軸電纜中心線連接，然后連接到傳感器中心端上。同時同軸電纜屏蔽層懸浮在一個幅度非常小又非常穩定的，但與測量信號等電位、同相位、同頻率、但又沒有直接電氣關系即互相隔離的電平上，其效果相當于，測量信號經過一個增益為“1”、驅動能力很強的同相放大器，輸出與同軸電纜屏蔽層相連，然后再連到傳感器的屏蔽層上。地線是電纜中另一條獨立的導線。由于同軸電纜的中心線與外層屏蔽存在上述關系，所以二者之間沒有電位差，也就沒有電流流過，即沒有電流從中心線漏出來，相當于二者之間沒有電容或電容等于零。因此電纜的溫度效應，安裝電容等也就不會產生影響。
對于傳感器上的掛料影響問題，采用一種新的傳感器結構，五層同心結構，傳感器結構:最里層是中心探桿，中間是屏蔽層，最外面是接地的安裝螺紋，用絕緣層將其分別隔離起來。與同軸電纜的情況是一樣的，中心探桿與屏蔽層之間沒有電勢差，即使傳感器上掛料阻抗較小，也不會有電流流過，電子儀器測量的僅僅是從傳感器中心到對面罐壁(地)的電流，因?yàn)槠帘螌幽茏璧K電流沿傳感器返回流向容器壁，因而對地電流只能經傳感器末端通過被測物料到對面容器壁。即
U中心探桿＝U屏蔽層 , I中心探桿對屏蔽層＝(U中心探桿-U屏蔽層)×YL＝0。雖然屏蔽層與容器壁之間存在電勢差，兩者之間有電流流過，但該電流不被測量，不影響測量結果。這樣就將測量端保護起來，不受掛料的影響。只有容器中的物料確實上升接觸到中心探桿時，通過被測物料，中心探桿與地之間才能形成被測電流，儀器檢測到該電流，產生有效輸出信號。
射頻導納技術由于引入了除電容以外的測量參量，尤其是電阻參量，使得儀表測量信號信噪比上升，大幅度地提高了儀表的分辨力、準確性和可靠性;測量參量的多樣性也有力地拓展了儀表的可靠應用領域。
★ 特點
l 免 維 護: 不像阻旋、振動棒或其它機械式開關，其部件不會產生堵塞、折斷、損壞或
磨損，不需要定期維護或更換
l 防 掛 料: Driven-shield電學設計使其可以忽略掛壁或傳感元件掛料的影響，無需定期
清潔或重復調試
l 應用廣泛: 過程溫度從
l 三種顏色指示燈: 紅燈－報警，綠燈－正常，黃燈－儀表故障，實時反映儀表狀態
l 方便的電器連接: 雙電器接口設計，使接線過程更為安全、方便
l 驅動能力強: 中心端到屏蔽端之間500Ω,屏蔽端到地之間150Ω
l 火花防護: 內置1000V火花防護、浪涌抑制和瞬態沖擊抑制以保護電路單元工作正
常，不受損壞
l 安裝簡單: 儀表可以通過罐上的螺紋口或法蘭進行安裝，可自行選擇整體或分體
安裝方式，簡單方便，調試容易、快捷
★ 適用范圍
l 液 體： 導電液體和絕緣液體
l 槳 體： 導電槳體和絕緣槳體
l 顆 粒： 糧食、 塑料片、 煤等
l 界 面： 不同介質常數的兩種液體界面
l 粉 末： 塑料粉末 、水泥、 飛灰等
★ 技術參數
※ 性能指標
l 輸 出: DPDT繼電器(雙刀雙擲)
l 觸點容量: 250VAC:
l 供 電: 185～255VAC,50/60Hz 95～135VAC,50/60Hz 19～29VDC(2W最大)
l 分辨率: 0.2pF或更小
l 重復性: <
<
l 負載電阻: 中心端到屏蔽端之間500Ω
屏蔽端到地之間150Ω
l 報警方式: 可現場設置為HLFS(高位報警及其故障保險方式)或LLFS (低位報警及
其故障保險方式)
l 報警燈輸出: 紅燈-物位報警 綠燈-物位正常 黃燈-儀表故障
l 環境溫度: -40～+
l 響應時間: ﹤0.5秒
l 延 時: 1～55秒(可選)
l 安全柵: 內置限流、 四重限壓防護安全柵
l 靜電火花防護(對傳感器): 抗浪涌沖擊1000V
l 射頻防護(內置濾波器): 對于來自
線路功率為5W的射頻干擾，該變送器電路具有防護功能，即在導電物料中工作點也不受影響
l 探頭長度:
l 電纜長度:
＞
l 電器接口： 雙M20×1.5(或3/4＂NPT可選)
l 過程連接: BSPT螺紋安裝 (標準，可選NPT )，法蘭安裝（可選）
l 外殼防護: 符合IP67防護標準
l 認 證: CMC、PCEC、CE Mark
★ 探頭指標
|
探頭型號 |
IL |
SHDL/ INACT L |
金屬 材料 |
絕緣 材料 |
重捶或地錨 |
安裝 |
探頭 類型 |
溫度 壓力 |
應用場合 |
|
78 |
標準 / 最長 |
|
304SS (標準) 其它可選 |
PPS |
無 |
3/4＂BSPT 3/4＂NPT |
直徑 (0.35＂) 三端硬桿 |
( ( |
通用常溫低壓場合 |
|
79 |
標準 / 最長 |
|
316LSS |
PEEK |
無 |
3/4＂BSPT 3/4＂NPT |
直徑 (0.35＂) 三端硬桿 |
( ( |
通用中溫中壓場合 |
|
80 |
標準 最長 |
其它尺寸可選 |
304SS (標準) 其它可選 |
PTFE |
無 |
2＂BSPT 2＂NPT |
直徑 (0.866＂)三端硬桿 |
( ( |
重載抗沖擊 |
|
81 |
304SS (標準) 其它可選 |
|
無 |
|
三端平板探頭 |
( ( |
重載抗沖擊 |
||
|
82 |
標準 最長 |
其它尺寸可選 |
304SS (標準) 其它可選 |
陶瓷 |
無 |
11/4＂BSPT 11/4＂NPT |
|
