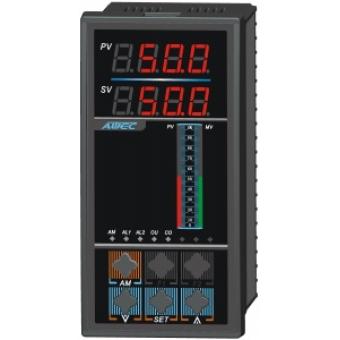

適用范圍
AOGA7000系列受控光柱調節器具有4個模擬量輸入，2個模擬量輸出，1個開關量輸入、3個開關量輸出和先進的專家自整定PID控制算法，適合于溫度、壓力、液位、流量等工業過程參數測量、顯示和精確控制。
功能特點
輸入輸出信號按鍵切換
PID控制給定值多種方式可選
PID參數專家自整定
雙數字、雙光柱顯示
可帶RS232/RS485隔離通訊接口和計算機構成系統。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）： 160×80×110 80×160×110
開孔尺寸 (W×H) （mm）： 152+0.5×76+0.5 76+0.5×152+0.5
AOGA7000接線圖
V6,H6
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
AOGA7000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
G |
A |
3-4.設計型號 受控光柱調節儀表 |
||||||||||||||
|
7 |
5.設計系列 單回路 |
|||||||||||||||
|
5 6 7 8 |
6.控制輸出類型(OUT1) 0～10mA輸出 4～20mA控制輸出 0～5V控制輸出 1～5V控制輸出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
7.測量輸入類型(IN1) 1.熱電偶輸入 2.熱電阻輸入 3.霍爾變送器輸入 4.遠傳壓力表輸入 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 9.用戶特殊要求的輸入 U.萬能輸入 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
8.前饋輸入類型(IN2) 1.熱電偶輸入 2.熱電阻輸入 3.霍爾變送器輸入 4.遠傳壓力表輸入 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 9.用戶特殊要求的輸入 U.萬能輸入 |
|||||||||||||||
|
0 1 5 6 7 8 |
9.PID給定類型(IN4) 0.按鍵給定 1.程序給定 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 |
|||||||||||||||
|
0 5 6 7 8 |
10.變送輸出類型(OUT2) 無模擬變送輸出 0～10mA瞬時模擬變送輸出 4～20mA瞬時模擬變送輸出 0～5V瞬時模擬變送輸出 1～5V瞬時模擬變送輸出 |
|||||||||||||||
|
H V |
6 6 |
11-12.外形結構類型 160× 80× |
||||||||||||||
|
N P |
13. 配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
14.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
15.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
G |
A |
7 |
6 |
6 |
6 |
0 |
0 |
H |
6 |
P |
A |
0 |
標準選型舉例 |
