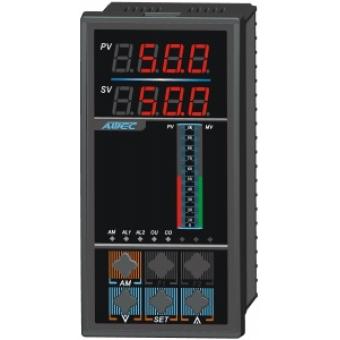

AOGA6000系列帶前饋加法控制的光柱數顯高級PID調節器AOGAF6000系列帶前饋控制光柱單回路調節器
適用范圍
AOGAF6000系列帶前饋控制光柱單回路調節器具有4個模擬量輸入,1個模擬量輸出, 3個開關量輸出和220VAC正反轉驅動信號輸出的專家自整定PID控制算法。適合于溫度、壓力、液位、流量等工業過程參數測量、顯示和精確控制。
功能特點
輸入輸出信號按鍵切換
安全控制功能
PID控制給定值多種方式可選
PID參數專家自整定
手動控制/自動控制無憂切換
正反轉控制信號輸出端正反轉控制信號輸出為220VAC,由雙向可控硅控制,可直接驅動電動執行器伺服電機。
可帶RS232/RS485隔離通訊接口和計算機構成系統。
儀表外形與尺寸
外形尺寸 (W×H×D)(mm): 160×80×110 80×160×110
開孔尺寸 (W×H) (mm): 152+0.5×76+0.5 76+0.5×152+0.5
AOGAF6000接線圖
V6,H6
備注:以上為豎表接線圖例,將圖例順時針旋轉90度即為橫表接線圖,即橫表電源接線在左下角
AOGAF6000儀表選型
A |
O |
說明 |
||||||||||||||
G |
A |
F |
3-5.設計型號 帶前饋控制光柱調節儀表 |
|||||||||||||
6 |
6.設計系列 單回路 |
|||||||||||||||
0 |
7.控制輸出類型 正反轉驅動輸出 |
|||||||||||||||
1 2 3 4 5 6 7 8 9 U |
8. 測量輸入類型(IN1) 1.熱電偶輸入 2.熱電阻輸入 3.霍爾變送器輸入 4.遠傳壓力表輸入 5.0~10mA輸入 6.4~20mA輸入 7.0~5V輸入 8.1~5V輸入 9.用戶特殊要求的輸入 U.萬能輸入 |
|||||||||||||||
1 2 3 4 5 6 7 8 9 U |
9.前饋輸入類型(IN2) 1.熱電偶輸入 2.熱電阻輸入 3.霍爾變送器輸入 4.遠傳壓力表輸入 5.0~10mA輸入 6.4~20mA輸入 7.0~5V輸入 8.1~5V輸入 9.用戶特殊要求的輸入 U.萬能輸入 |
|||||||||||||||
0 1 5 6 7 8 |
10.PID給定類型(IN4) 0.按鍵給定 1.程序給定 5.0~10mA輸入 6.4~20mA輸入 7.0~5V輸入 8.1~5V輸入 |
|||||||||||||||
0 5 6 7 8 |
11.變送輸出類型(OUT2) 無模擬變送輸出 0~10mA瞬時模擬變送輸出 4~20mA瞬時模擬變送輸出 0~5V瞬時模擬變送輸出 1~5V瞬時模擬變送輸出 |
|||||||||||||||
H V |
6 6 |
12-13.外形結構類型 160× 80× |
||||||||||||||
N P |
14. 配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
A D |
15.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
0 3 8 |
16.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
A |
O |
G |
A |
F |
6 |
0 |
6 |
6 |
0 |
0 |
H |
6 |
P |
A |
0 |
標準選型舉例 |
