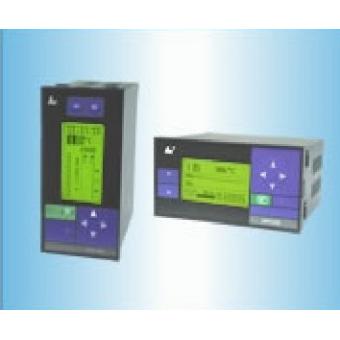

SWP-LCD-R小型單色無紙記錄儀商品描述：

SWP-LCD-R無紙記錄儀表

　　SWP-LCD-R無紙記錄儀表是一種智能化的多功能二次儀表，適合于對各種過程參量進行監測，控制，記錄與遠傳。

一、儀表特點

　　1、人機操作與觀察界面上都對傳統的二次儀表做了挑戰性的改革，以中文菜單引導組態操作，以豐富的圖文數據顯示測量結果，以明確的中文信息標識畫面內容的工程涵義，簡潔直觀地給人以"智能"的感受。

　　2、可接3路被測信號，根據用戶設定要求完成從信號采集，控制，記錄到傳送的全過程。

二、儀表外形及接線圖(以下為基本配線，特殊訂貨參考隨機接線圖)

型號

SWP-LCD-R系列

接線圖

儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76
重量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

三、SWP-LCD-R無紙記錄儀型譜表

型號

代碼

說明

SWP -LCD-

□ □ □ □□-□- □-□ □□□□□□ -□　□ □ - □-□-□

大屏幕帶背光液晶顯示儀表

儀表功能

無紙記錄儀表

外形尺寸

160×80mm（橫）80×160mm（豎）

輸入通道

單路

雙路

三路（第三路只能電壓/電流切換）

控制作用

測量記錄

三位式控制

通訊方式

□

參見"通訊方式"

第一變送輸出

□

參見"變送輸出方式"

第二變送輸出

□

參見"變送輸出方式"

第一路輸入類型

□□

參見"輸入類型"

第二路輸入類型

□□

參見"輸入類型"

第三路輸入類型

□□

參見"輸入類型"

第一報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

第三報警方式

□

參見"報警輸出方式"

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650℃	16	0～20 mA	-1999～99999 d	24	頻率輸入	0～10KHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V開方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V開方
03	K	07	WRe	12	4～20 mA	19	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	20	0～10mA開方
