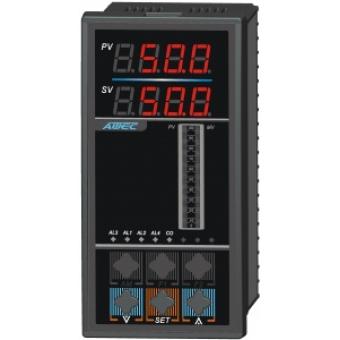

AODFQA6000系列簡易后備操作器
適用范圍
AODFQA6000系列簡易后備操作器接收前級調節器或DCS系統來的0-10mA/4-20mA/0-5V/1-5V閥位開度指令信號，并輸出0-10mA/4-20mA/0-5V/1-5V閥位開度指令信號給后級的伺服放大器或電氣轉換器或智能電動調節閥，并可進行手動/自動切換操作。是一種簡易的DCS系統或智能調節器的后備操作器。
功能特點
自動時，相當于輸入輸出直通，輸入輸出的閥位開度百分值相等，但信號制式可以不同，即還起著信號變換的作用，且輸入輸出是隔離的。
手動時，可通過按鍵直接修改閥位開度指令信號的輸出值。
自動轉手動操作為無擾切換。
前級調節器所需的閥位反饋輸入可從現場閥門執行器直接獲得，也可從本后備操作器的閥※ 位給定輸出中串一個250W電阻獲得，以使本后備操作器手動轉自動時，也可實現無擾切換。
主屏顯示前級調節器或DCS系統的閥位開度指令輸入值，附屏顯示閥位開度指令輸出值。
可帶RS232/RS485隔離通訊接口。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110
開孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸 (W×H×D)（mm）：
160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸 (W×H) （mm）：
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFQA6000接線圖
 |
S9,V4,H4 V6/V8,H6/H8
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
AODFQA6000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
D |
F |
Q |
A |
3-6.設計型號 智能后備操作器 |
||||||||||||
|
6 |
7.設計系列 單回路 |
|||||||||||||||
|
5 6 7 8 |
8. 控制輸入類型 0～10Ma輸入 4～20Ma輸入 0～5V輸入 1～5V輸入 |
|||||||||||||||
|
5 6 7 8 |
9.控制輸出類型 0～10Ma控制輸出 4～20Ma控制輸出 0～5V控制輸出 1～5V控制輸出 |
|||||||||||||||
|
H V H V H V S |
8 8 6 6 4 4 9 |
10-11.外形結構類型 160× 80× 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
12. 配電電源類型 無直流電源輸出 帶24V/70Ma直流電源輸出 |
|||||||||||||||
|
A D |
13.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
14.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
D |
F |
Q |
A |
6 |
6 |
6 |
V |
8 |
P |
A |
0 |
標準選型舉例 |
