適用范圍
AODFQA5000系列智能后備操作器接收從DCS系統或智能調節器來的0-10mA/4-20mA/0-5V/1-5V閥位給定輸入信號，輸出0-10mA/4-20mA/0-5V/1-5V閥位給定輸出信號，再由伺服放大器去驅動電動調節閥門或由電氣轉換器和閥門定位器去驅動氣動薄膜閥，適合于作為DCS系統回路調節控制輸出和智能調節器控制輸出的后備操作器使用。
功能特點
手自動無擾切換
遠程手自動控制/強制手動
輸入輸出信號通過按鍵可選
AODFQA5000處在自動工作態時，其閥位給定輸入和閥位給定輸出相當于是直通的，以實現DCS系統或調節器對閥門的自動控制。
AODFQA5000處于手動工作態時，其功能類似一個操作器，可通過面板上△鍵和▽鍵直接修改閥位輸出值。

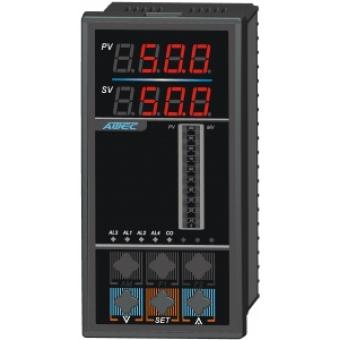

單片機智能化設計，全部參數按鍵可設定，雙數顯、雙光柱顯示（V6、H6表）。
可帶RS232/RS485隔離通訊接口。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110
開孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸 (W×H×D)（mm）：
160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸 (W×H) （mm）：
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFQA5000接線圖
S9,V4,H4 V6/V8,H6/H8
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
AODFQA5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
D |
F |
Q |
A |
3-6.設計型號 智能后備操作器 |
||||||||||||
|
5 |
7.設計系列 單回路 |
|||||||||||||||
|
5 6 7 8 |
8. 控制輸入類型 0～10mA輸入 4～20mA輸入 0～5V輸入 1～5V輸入 |
|||||||||||||||
|
5 6 7 8 |
9.控制輸出類型 0～10mA控制輸出 4～20mA控制輸出 0～5V控制輸出 1～5V控制輸出 |
|||||||||||||||
|
5 6 7 8 |
10.反饋輸入類型 0～10mA輸入 4～20mA輸入 0～5V輸入 1～5V輸入 |
|||||||||||||||
|
5 6 7 8 |
11.反饋輸出類型 0～10mA輸入 4～20mA輸入 0～5V輸入 1～5V輸入 |
|||||||||||||||
|
H V H V H V S |
8 8 6 6 4 4 9 |
12-13.外形結構類型 160× 80× 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
14. 配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
15.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
D |
F |
Q |
A |
5 |
6 |
6 |
6 |
6 |
V |
6 |
P |
A |
0 |
標準選型舉例 |
