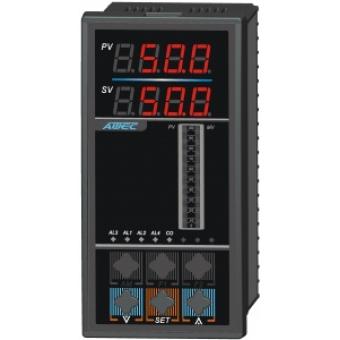

AOLH6000系列蒸汽熱量積算儀表
適用范圍
適用于蒸汽供熱管網供熱流量的測量、顯示和計量積算。
功能特點
根據供出熱汽的流量，壓力和溫度計算出質量流量，再根據該溫度下的熱焓計算出供熱流量。
輸入信號
供汽流量可接收0-10mA /4-20mA/0-5V/1-5V或0-5KHZ電壓脈沖頻率信號或電流頻率信號。
供汽壓力可接收0-10mA /4-20mA/0-5V/1-5V信號。
供汽溫度可接收各種熱電阻、熱電偶或標準信號，但訂貨時需注明具體型號。
單片機智能化設計，全部參數可按鍵設定。
可帶瞬時供熱流量0-10mA /4-20mA/0-5V/1-5V隔離變送輸出。
可帶RS232/RS485等隔離通訊接口。
累計供熱量積算值方表、豎表可達11位，橫表可達13位。
6種熱量積算模式可按鍵設定，即設即用。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOLH6000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
L |
H |
3-4.設計型號 蒸汽熱量積算儀表 |
||||||||||||||
|
6 |
5.設計系列 單回路 |
|||||||||||||||
|
2 3 5 6 7 9 |
6.補償模式償 2.飽和蒸汽流量的開方積算，壓力補償 3.過熱蒸汽流量的開方積算，溫壓補償 5.飽和蒸汽流量的開方積算，溫度補償(孔板) 6.飽和蒸汽流量的比例積算，壓力補償 7.過熱蒸汽流量的比例積算，溫壓補償 9.飽和蒸汽流量的比例積算，溫度補償 |
|||||||||||||||
|
0 1 2 3 |
7.控制繼電器 0個繼電器輸出 1個繼電器輸出 2個繼電器輸出 2個批量控制繼電器輸出 |
|||||||||||||||
|
0 5 6 7 8 9 |
8. 流量輸入類型 0～10kHz頻率(瞬時流量) 0～10mA瞬時流量(差壓)信號輸入 4～20mA瞬時流量(差壓)信號輸入 0～5V瞬時流量(差壓)信號輸入 1～5V瞬時流量(差壓)信號輸入 用戶特殊要求的流量信號輸入 |
|||||||||||||||
|
0 5 6 7 8 9 |
9. 壓力輸入類型 無瞬時壓力信號輸入 0～10mA瞬時壓力信號輸入 4～20mA瞬時壓力信號輸入 0～5V瞬時壓力信號輸入 1～5V瞬時壓力信號輸入 用戶特殊要求的壓力信號輸入 |
|||||||||||||||
|
0 1 2 5 6 7 8 9 |
10.溫度輸入類型 無瞬時溫度信號輸入 Ｋ型/E型電偶溫度信號輸入 Pt100熱電阻溫度信號輸入 0～10mA瞬時溫度信號輸入 4～20mA瞬時溫度信號輸入 0～5V瞬時溫度信號輸入 1～5V瞬時溫度信號輸入 用戶特殊要求的溫度信號輸入 |
|||||||||||||||
|
0 5 6 7 8 |
11.變送輸出類型 無瞬時熱量模擬變送輸出 0～10mA瞬時熱量模擬變送輸出 4～20mA瞬時熱量模擬變送輸出 0～5V瞬時熱量模擬變送輸出 1～5V瞬時熱量模擬變送輸出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
12-13.外形結構類型 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
14.配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
15.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
L |
H |
6 |
3 |
1 |
6 |
6 |
6 |
6 |
H |
8 |
P |
A |
0 |
標準選型舉例 |
