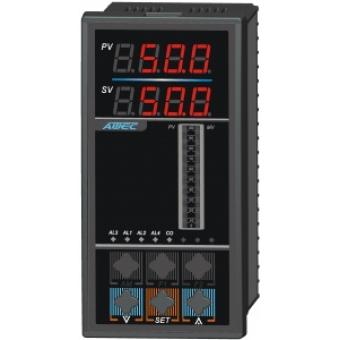

AOLH5000系列熱水熱量積算儀表
適用范圍
適用于供熱管網熱水熱量的測量，顯示和計量積算。既適用于供水管和回水管同時安裝有流量計和溫度傳感器的應用場合，也適用于供水管安裝有流量計和溫度傳感器而回水管只安裝溫度傳感器，不安裝流量傳感器的應用場合。
功能特點
根據供出熱水的流量和溫度計算出熱焓，減去回水的熱焓，其差值即為供熱流量，對供熱流量進行累加積算即得到累積供熱量。
輸入信號 供回水流量測量可接收0-10mA、4-20mA、0-5V、1-5V信號，供水流量還可接收0-5KHZ脈沖頻率信號。
供回水溫度測量可接收各種熱電阻、熱電偶和標準信號輸入，但訂貨時必須注明具體型號。
單片機智能化設計，全部參數可按鍵設定。四種補償積算模式可按鍵切換，即設即用。
帶瞬時供熱流量0-10mA 、4-20mA、0-5V、1-5V隔離變送輸出。
可帶RS232/RS485等隔離通訊接口。
累計供熱量積算值可達11位。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）： 160×80×110 80×160×110
開孔尺寸 (W×H) （mm）： 152+0.5×76+0.5 76+0.5×152+0.5
AOLH5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
L |
H |
3-4.設計型號 熱水熱量積算儀表 |
||||||||||||||
|
5 |
5.設計系列 單回路 |
|||||||||||||||
|
0 1 2 3 |
6.補償模式 0.線性供水流量計 1.開方供水流量計 2.線性供水/回水流量計 3.開方供水/回水流量計 |
|||||||||||||||
|
0 1 2 |
7.控制繼電器 0個繼電器輸出 1個繼電器輸出 2個繼電器輸出 |
|||||||||||||||
|
0 5 6 7 8 |
8.供水流量類型 0～10kHz頻率(瞬時流量) 0～10mA瞬時流量(差壓)信號輸入 4～20mA瞬時流量(差壓)信號輸入 0～5V瞬時流量(差壓)信號輸入 1～5V瞬時流量(差壓)信號輸入 |
|||||||||||||||
|
0 5 6 7 8 |
9.回水流量類型 無回水流量計 0～10mA瞬時壓力信號輸入 4～20mA瞬時壓力信號輸入 0～5V瞬時壓力信號輸入 1～5V瞬時壓力信號輸入 |
|||||||||||||||
|
1 2 5 6 7 8 |
10.溫度輸入類型 Ｋ型/E型電偶溫度信號輸入 Pt100熱電阻溫度信號輸入 0～10mA瞬時溫度信號輸入 4～20mA瞬時溫度信號輸入 0～5V瞬時溫度信號輸入 1～5V瞬時溫度信號輸入 |
|||||||||||||||
|
0 5 6 7 8 9 |
11.變送輸出類型 無瞬時流量模擬變送輸出 0～10mA瞬時流量模擬變送輸出 4～20mA瞬時流量模擬變送輸出 0～5V瞬時流量模擬變送輸出 1～5V瞬時流量模擬變送輸出 用戶特殊要求的變送輸出 |
|||||||||||||||
|
H V |
8 8 |
12-13.外形結構類型 160× 80× |
||||||||||||||
|
N P |
14.配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
15.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
L |
H |
5 |
0 |
6 |
6 |
6 |
2 |
0 |
H |
8 |
P |
A |
0 |
標準選型舉例 |
