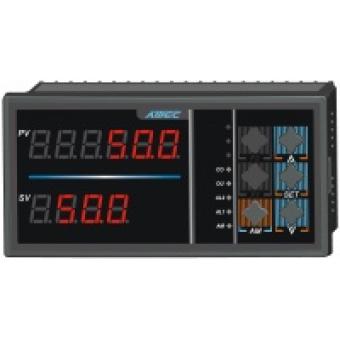

AOJ5000系列智流量積算顯示控制儀表
適用范圍
適用于自來水、油、液體、固態流體等無需補償?shù)墓I(yè)過程流量參數的測量、顯示、控制和計量積算?？山邮湛装宀顗狠斎牖驕u街流量計、電磁流量計、渦輪流量計等各種流量計的輸入信號。
功能特點
可接受輸入信號
0-10mA，4-20mA，0-5V，1-5V線性或開方輸入通用。
5V電壓脈沖頻率輸入，0-5KHz。
4-20mA電流脈沖頻率輸入，0-5KHz。
單片機智能化設計，所有參數可按鍵設定。
同時顯示瞬時流量和累積流量低4位，累積流量長度橫表達13位，豎表達11位。
帶瞬時流量上、下限報警控制繼電器輸出或批量控制（累積流量控制）繼電器輸出。
0-10mA，4-20mA，0-5V，1-5V隔離變送輸出。
輸入信號故障保護，流量信號故障可按設定流量進行顯示累積。
儀表外形與尺寸
外形尺寸(W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸(W×H)（mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOJ5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
J |
3.設計型號 流量積算顯示控制儀 |
|||||||||||||||
|
5 |
4.設計系列 單回路 |
|||||||||||||||
|
0 1 2 3 |
5.控制類型 無調節 二位式調節或上限報警 三位式調節或上下限報警 2個批量控制繼電器輸出 |
|||||||||||||||
|
0 5 6 7 8 9 |
6.輸入類型 0.頻率輸入 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 9.用戶特殊要求的輸入 |
|||||||||||||||
|
0 5 6 7 8 9 |
7.變送輸出類型 無變送輸出 0～10mA恒流輸出 4～20mA恒流輸出 0～5V恒壓輸出 1～5V恒壓輸出 用戶特殊要求的變送輸出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
8-9.外形結構類型 160×80 mm橫表 80×160 mm豎表 96×48 mm橫表 48×96 mm豎表 96×96 mm方表 |
||||||||||||||
|
N P |
10.配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
11.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
12.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
J |
5 |
2 |
6 |
6 |
H |
8 |
P |
A |
8 |
標準選型舉例 |
