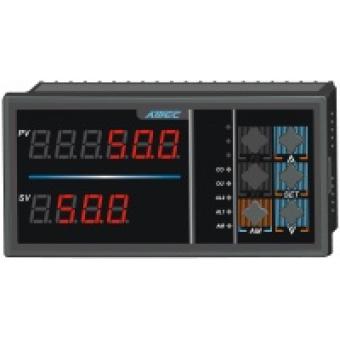

AOL5000系列補償式流量積算顯示控制儀表
適用范圍
適用于水、液體、飽和蒸汽、過熱蒸汽、天然氣、壓縮空氣、一般氣體等工業過程流量參數的測量、顯示、控制和計量積算和變送輸出，可接受孔板差壓輸入、渦街流量計、電磁流量計、渦輪流量計等各種流量計的測量輸入，帶溫度壓力補償。
功能特點
溫度補償信號、標準信號、Pt100、K、E按鍵可切換
依據國標GB2624-80標準
單片機智能化設計，所有參數可按鍵設定。
16種補償模式適用于各種流體介質和各種流量傳感器,可按鍵切換，即設即用。
同時顯示瞬時流量和累積流量低4位，累積流量長度橫表達13位，豎表達11位。
帶瞬時流量上、下限報警控制繼電器輸出或批量控制（累積流量控制）繼電器輸出。
可帶0-10mA、4-20mA、0-5V、1-5V隔離變送輸出。
可帶RS232/RS485等隔離通訊接口。
輸入信號故障保護，輸入信號故障可按設定輸入值進行補償，累積。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOL5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
L |
3.設計型號 補償式流量積算儀表 |
|||||||||||||||
|
5 |
4.設計系列 單回路 |
|||||||||||||||
|
0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 |
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 |
5-6.補償模式 00.液體流量比例積算，無補償 01.液體流量開方積算，無補償 02.飽和蒸汽流量的開方積算，壓力補償 03.過熱蒸汽流量的開方積算，溫壓補償 04.天然氣和一般氣體流量開方積算，溫壓補償 05.飽和蒸汽流量的開方積算，溫度補償(孔板) 06.飽和蒸汽流量的比例積算，壓力補償 07.過熱蒸汽流量的比例積算，溫壓補償 08.天然氣和一般氣體流量比例積算，溫壓補償 09.飽和蒸汽流量的比例積算，溫度補償 10.液體流量的比例積算, 溫度補償 11.液體流量的開方積算, 溫度補償 12.飽和蒸汽流量的比例積算，壓力補償 13.過熱蒸汽流量比例積算，溫壓補償 14.天然氣和一般氣體流量比例積算，溫壓補償 15.飽和蒸汽流量的比例積算，溫度補償 16.干燥空氣流量的開方積算，溫壓補償 17.干燥空氣流量的比例積算，溫壓補償 18.干燥空氣流量的比例積算，溫壓補償 |
||||||||||||||
|
0 1 2 3 |
7.控制繼電器 0個繼電器輸出 1個繼電器輸出 2個繼電器輸出 2個批量控制繼電器輸出 |
|||||||||||||||
|
0 5 6 7 8 9 |
8. 流量輸入類型 0～10kHz頻率(瞬時流量) 0～10mA瞬時流量(差壓)信號輸入 4～20mA瞬時流量(差壓)信號輸入 0～5V瞬時流量(差壓)信號輸入 1～5V瞬時流量(差壓)信號輸入 用戶特殊要求的流量信號輸入 |
|||||||||||||||
|
0 5 6 7 8 9 |
9. 壓力輸入類型 無瞬時壓力信號輸入 0～10mA瞬時壓力信號輸入 4～20mA瞬時壓力信號輸入 0～5V瞬時壓力信號輸入 1～5V瞬時壓力信號輸入 用戶特殊要求的壓力信號輸入 |
|||||||||||||||
|
0 1 2 5 6 7 8 9 |
10.溫度輸入類型 無瞬時溫度信號輸入 Ｋ型/E型電偶溫度信號輸入 Pt100熱電阻溫度信號輸入 0～10mA瞬時溫度信號輸入 4～20mA瞬時溫度信號輸入 0～5V瞬時溫度信號輸入 1～5V瞬時溫度信號輸入 用戶特殊要求的溫度信號輸入 |
|||||||||||||||
|
0 5 6 7 8 9 |
11.變送輸出類型 無瞬時流量模擬變送輸出 0～10mA瞬時流量模擬變送輸出 4～20mA瞬時流量模擬變送輸出 0～5V瞬時流量模擬變送輸出 1～5V瞬時流量模擬變送輸出 用戶特殊要求的變送輸出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
12-13.外形結構類型 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
14.配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
15.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
L |
5 |
0 |
3 |
1 |
6 |
6 |
6 |
7 |
H |
8 |
P |
A |
0 |
標準選型舉例 |
