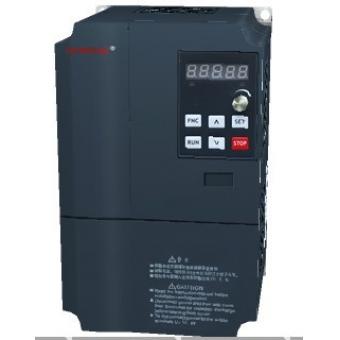

產品簡介
SY5000-G系列變頻器是按照國際標準設計、開發、制造的高品質、多功能、低噪音變頻器，能滿足不同的工況需求。整機采用進口高性能的MCU控制系統來完成優化的逆變驅動、控制，新增485遠程通訊功能，全新的網絡設計，結構緊湊、安裝方便，廣泛應用于紡織、塑料、制藥、木工、造紙、機床、印染、水泥等行業。
|
項 目
|
規 范
|
|
|
輸出
|
輸出電壓
|
單相/三相對應輸入電壓，可選恒電壓控制
|
|
輸出頻率范圍
|
0.1 ~ 650.00 Hz；
最高頻率可在25.00 ~ 650.00 Hz之間任意設定
|
|
|
電源
|
電壓、頻率
|
電壓：?jiǎn)蜗?20V±15%（單相220V系列）；
三相380V±15% 50Hz------三相440V±10% 60 Hz
|
|
控制
功能
|
控制方式
|
全數字空間電壓矢量SVPWM算法；
載波頻率1~16 KHz可調。
|
|
起動頻率
|
0.00 ~ 25.00 Hz可任意設定
|
|
|
控制
功能
|
輸出頻率分辨率
|
0.01Hz
|
|
頻率設定分辨率
|
數字設定：100 Hz以下0.01Hz；其他：0.1Hz；
模擬輸入（外部端子）設定：最高頻率的1%
|
|
|
V/F特性
|
線性V/F；
基底頻率可在25.00~ 650.00 Hz之間隨意設定。
|
|
|
轉矩補償
|
線性、1.2次方和1.5次方遞減共3種轉矩補償模式可選，補償電壓范圍：0~30%。
|
|
|
直流制動
|
減速時直流制動：起始頻率（0.00~10.00Hz）、電壓（0~15%）、延續時間（0.0 ~ 10.0秒）均可任意設定。
啟動前直流制動：電壓（0~15%）、延續時間（0.0 ~ 10.0秒）均可任意設定。
|
|
|
過載能力
|
通用型：150% 額定電流1分鐘。風機水泵型：120% 額定電流1分鐘。
|
|
|
運轉
功能
|
運行方式
|
正轉-反轉、運行/正反轉、正反/自保持3種模式可任選
|
|
停止方式
|
減速停止/自由停止可選擇
|
|
|
頻率設定
|
操作面板▲▼鍵入、外接電位器、面板電位器
外部模擬電流信號DC 4~20mA、外部模擬電壓信號DC 0~5V或0~10V；
|
|
|
加減速時間
和模式
|
0.1~ 6000.0秒（加速、減速可分別設定），第1/第2加減速時間、直線/S型加減速模式均可選擇。
|
|
|
多段速運行
|
外部端子控制的8段速度或參數設定的4段速度（單循環或重復循環），各段速度的加減速時間（0.1~6000.0秒）和運行方向（正轉或反轉）均可設。
|
|
|
點動運行
|
頻率（0~最高頻率）、加減速時間（0.1~6000.0秒）、加減速模式（直線/S型）均可任意設定。
|
|
|
上限和下限頻率
|
上限頻率（下限頻率 ~ 最高頻率）、下限頻率（0~上限頻率）任意設定
|
|
|
其他功能
|
故障試恢復、跳躍頻率、外部模擬輸入偏置/增益設定、轉速顯示系數、轉差補償、故障歷史記錄（過去4次）查詢、動態參數（部分）修改等等
|
|
|
輸入
輸出
信號
|
操作面板
|
顯示：5位8段LED（綠），參數設定：6個開關鍵
|
|
外部端子輸入
|
4個可編程輸入（PI1~ PI4）、正轉（SF）、反轉（SR）、緊急停止（EMS）、故障復位（RST）
|
|
|
故障輸出
|
IC繼電器輸出（AC 250V、1A，電阻負荷）
|
|
|
輸入
輸出
信號
|
集電極開路
輸出
|
OUT-CM：運轉中信號/速度到達檢出幅度信號/過載報警信號供選擇（額定24V，允許輸出50mA）
|
|
頻率表輸出
|
DC 0~10V（最大輸出電流10mA，分辨率0.4%），輸出額定頻率/額定電流/額定電壓可選擇。
|
|
|
保護
|
保護功能
|
過流失速保護（以額定電流的50~200%設定）、過壓失速保護、過壓保護、過流保護、過載保護、過熱保護、欠壓保護、緊急停止等。
|
|
使用
條件
|
安裝場所
|
室內，海拔低于1千米，無塵、無腐蝕性氣體和無日光直射
|
|
適用環境
|
-10°C ~ +40°C，20% ~ 90% RH（無凝露）
|
|
|
振動
|
小于0.5g
|
|
|
儲存方式
|
-25°C ~ +65°C
|
|
|
安裝方式
|
壁掛式、落地電控柜式
|
|
|
防護等級
|
（含）7.5KW以下IP20；（含）11KW以上IP10
|
|
|
冷卻方式
|
強迫風冷
|
|
|
電壓級別
|
類 型
|
型 號
|
適用電機功率(KW)
|
變頻器額定輸出電流(A)
|
|
單相
220V級
|
通用型
|
SY5000-G0D422
|
0.4
|
3
|
|
SY5000-G0D722
|
0.75
|
4.5
|
||
|
SY5000-G1D522
|
1.5
|
7
|
||
|
SY5000-G2D222
|
2.2
|
11
|
||
|
三相
380V級
|
SY5000-G0D744
|
0.75
|
2
|
|
|
SY5000-G1D544
|
1.5
|
4
|
||
|
SY5000-G2D244
|
2.2
|
5.5
|
||
|
SY5000-G3D744
|
3.7
|
8
|
||
|
SY5000-G5D544
|
5.5
|
13
|
||
|
SY5000-G7D544
|
7.5
|
17
|
||
|
SY5000-G01144
|
11
|
24
|
||
|
SY5000-G01544
|
15
|
33
|
||
|
SY5000-G01844
|
18.5
|
39
|
||
|
SY5000-G02244
|
22
|
44
|
||
|
SY5000-G03044
|
30
|
60
|
||
|
SY5000-G03744
|
37
|
75
|
||
|
SY5000-G04544
|
45
|
90
|
||
|
SY5000-G05544
|
55
|
110
|
||
|
SY5000-G07544
|
75
|
150
|
||
|
SY5000-G09044
|
90
|
175
|
||
|
SY5000-G11044
|
110
|
210
|
||
|
SY5000-G13244
|
132
|
255
|
||
|
SY5000-G16044
|
160
|
305
|
||
|
SY5000-G18544
|
185
|
340
|
||
|
SY5000-G20044
|
200
|
380
|
||
|
SY5000-G22044
|
220
|
425
|
||
|
SY5000-G24544
|
245
|
480
|
||
|
SY5000-G28044
|
280
|
545
|
||
|
SY5000-G31544
|
315
|
615
|
|
電壓級別
|
規格
|
W
|
W1
|
H
|
H1
|
D
|
d
|
|
單相220V
|
SY5000-G1D522
|
115
|
105
|
180
|
170
|
160
|
5
|
|
SY5000-G2D222
|
|||||||
|
三相380V
|
SY5000-G0D744
|
115
|
105
|
180
|
170
|
160
|
5
|
|
SY5000-G1D544
|
|||||||
|
SY5000-G2D244
|
|||||||
|
SY5000-G3D744
|
150
|
138
|
235
|
223
|
160
|
5
|
|
|
SY5000-G5D544
|
190
|
178
|
300
|
288
|
179
|
6.5
|
|
|
SY5000-G7D544
|
|
電壓級別
|
規 格
|
機型
|
W
|
W1
|
H
|
H1
|
H2
|
D
|
d
|
|
三相380V
|
SY5000-G01144
|
壁
掛
式
|
242
|
196
|
392
|
376
|
350
|
200
|
9.5
|
|
SY5000-G01544
|
|||||||||
|
SY5000-G01844
|
293
|
200
|
504
|
484
|
460
|
250
|
9.5
|
||
|
SY5000-G02244
|
|||||||||
|
SY5000-G03044
|
310
|
200
|
558
|
538
|
510
|
255
|
9.5
|
||
|
SY5000-G03744
|
|||||||||
|
SY5000-G04544
|
380
|
300
|
610
|
590
|
560
|
298
|
12
|
||
|
SY5000-G05544
|
|||||||||
|
SY5000-G07544
|
420
|
350
|
770
|
746
|
720
|
340
|
13
|
||
|
SY5000-G09044
|
|||||||||
|
SY5000-G11044
|
|||||||||
|
SY5000-G13244
|
530
|
400
|
1000
|
970
|
940
|
375
|
13
|
||
|
SY5000-G16044
|
|||||||||
|
SY5000-G18544
|
600
|
420
|
1530
|
1490
|
1450
|
400
|
—
|
||
|
SY5000-G20044
|
|||||||||
|
SY5000-G22044
|
|||||||||
|
SY5000-G18544
|
柜
式
|
600
|
—
|
1750
|
—
|
—
|
400
|
—
|
|
|
SY5000-G20044
|
|||||||||
|
SY5000-G22044
|
|||||||||
|
SY5000-G24544
|
610
|
—
|
1906
|
—
|
—
|
605
|
—
|
||
|
SY5000-G28044
|
730
|
—
|
2000
|
—
|
—
|
605
|
—
|
||
|
SY5000-G31544
|
|||||||||
|
SY5000-G35044
|
|||||||||
|
SY5000-G40044
|
