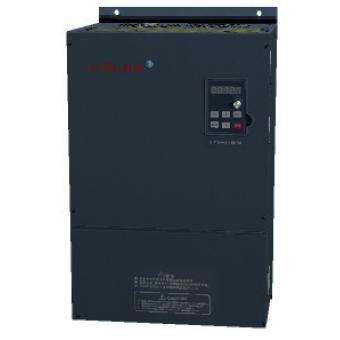

SY5000-P系列風機水泵型變頻器商品描述：

產品簡介

　　SY5000-P系列風機水泵型變頻器是針對風機水泵等電機耗能較多現象研發的一款節能型變頻器，整機采用全程優化設計，可有效降低電機運行過程中產生的噪音和發熱，寬電壓設計以及轉速跟蹤功能保障了在電網電壓波動頻繁的情況下變頻器仍正常工作，配套的485遠程通訊接口和全封閉機殼，最大程度的滿足各種工況下使用。

　　技術特點

專用“一控二”功能、睡眠功能；
±15%電壓波動設計，能承受瞬間150%沖擊電流，適應中國電網和工況；
完善的電機拖動保護具有過載、過流、過壓、欠壓、短路及斷電保護；
多種控制功能應用如多段速度、PID控制、恒電壓控制、瞬時斷電再起動、死區補償、自動轉差補償、在線修改參數、程序運行、跳躍頻率及多種負載特性V/F曲線、RS-485通訊口、脈沖調速、多個輸入輸出端子可編程，方便用戶應用于各種場合及多種應用方式；
故障自動復位再起動功能。

應用場合

　　各種行業中的風機類和泵類負載中，如：水泵、化工泵、往復泵、泥漿泵、注射泵、排風機、鼓風機、引風機、排氣風機等等。
技術規范

項 目		規 范
輸出	輸出電壓	單相/三相對應輸入電壓，可選恒電壓控制
輸出	輸出頻率范圍	0.1 ~ 650.00 Hz；最高頻率可在25.00 ~ 650.00 Hz之間任意設定
電源	電壓、頻率	電壓：?jiǎn)蜗?20V±15%（單相220V系列）；三相380V±15% 50Hz------三相440V±10% 60 Hz
控制功能	控制方式	全數字空間電壓矢量SVPWM算法；載波頻率1~16 KHz可調。
控制功能	起動頻率	0.00 ~ 25.00 Hz可任意設定
控制功能	輸出頻率分辨率	0.01Hz
	頻率設定分辨率	數字設定：100 Hz以下0.01Hz；其他：0.1Hz；模擬輸入（外部端子）設定：最高頻率的1%
	V/F特性	線性V/F；基底頻率可在25.00~ 650.00 Hz之間隨意設定。
	轉矩補償	線性、1.2次方和1.5次方遞減共3種轉矩補償模式可選，補償電壓范圍：0~30%。
	直流制動	減速時直流制動：起始頻率（0.00~10.00Hz）、電壓（0~15%）、延續時間（0.0 ~ 10.0秒）均可任意設定。啟動前直流制動：電壓（0~15%）、延續時間（0.0 ~ 10.0秒）均可任意設定。
	過載能力	通用型：150% 額定電流1分鐘。風機水泵型：120% 額定電流1分鐘。
運轉 功能	運行方式	正轉-反轉、運行/正反轉、正反/自保持3種模式可任選
	停止方式	減速停止/自由停止可選擇
	頻率設定	操作面板▲▼鍵入、外接電位器、面板電位器外部模擬電流信號DC 4~20mA、外部模擬電壓信號DC 0~5V或0~10V；
	加減速時間和模式	0.1~ 6000.0秒（加速、減速可分別設定），第1/第2加減速時間、直線/S型加減速模式均可選擇。
	多段速運行	外部端子控制的8段速度或參數設定的4段速度（單循環或重復循環），各段速度的加減速時間（0.1~6000.0秒）和運行方向（正轉或反轉）均可設。
	點動運行	頻率（0~最高頻率）、加減速時間（0.1~6000.0秒）、加減速模式（直線/S型）均可任意設定。
	上限和下限頻率	上限頻率（下限頻率 ~ 最高頻率）、下限頻率（0~上限頻率）任意設定
	其他功能	故障試恢復、跳躍頻率、外部模擬輸入偏置/增益設定、轉速顯示系數、轉差補償、故障歷史記錄（過去4次）查詢、動態參數（部分）修改等等
輸入輸出信號	操作面板	顯示：5位8段LED（綠），參數設定：6個開關鍵
	外部端子輸入	4個可編程輸入（PI1~ PI4）、正轉（SF）、反轉（SR）、緊急停止（EMS）、故障復位（RST）
	故障輸出	IC繼電器輸出（AC 250V、1A，電阻負荷）
輸入輸出信號	集電極開路輸出	OUT-CM：運轉中信號/速度到達檢出幅度信號/過載報警信號供選擇（額定24V，允許輸出50mA）
輸入輸出信號	頻率表輸出	DC 0~10V（最大輸出電流10mA，分辨率0.4%），輸出額定頻率/額定電流/額定電壓可選擇。
保護	保護功能	過流失速保護（以額定電流的50~200%設定）、過壓失速保護、過壓保護、過流保護、過載保護、過熱保護、欠壓保護、緊急停止等。
使用條件	安裝場所	室內，海拔低于1千米，無塵、無腐蝕性氣體和無日光直射
	適用環境	-10°C ~ +40°C，20% ~ 90% RH（無凝露）
	振動	小于0.5g
	儲存方式	-25°C ~ +65°C
	安裝方式	壁掛式、落地電控柜式
防護等級		（含）7.5KW以下IP20；（含）11KW以上IP10
冷卻方式		強迫風冷

型號含義

　　產品規格

電壓級別	類型	型號	適用電機功率(KW)	變頻器額定輸出電流(A)
三相 380V級	風機水泵專用型	SY5000-P0D744	0.75	2
		SY5000-P1D544	1.5	4
		SY5000-P2D244	2.2	5.5
		SY5000-P3D744	3.7	8
		SY5000-P5D544	5.5	13
		SY5000-P7D544	7.5	17
		SY5000-P01144	11	24
		SY5000-P01544	15	33
		SY5000-P01844	18.5	39
		SY5000-P02244	22	44
		SY5000-P03044	30	60
		SY5000-P03744	37	75
		SY5000-P04544	45	90
		SY5000-P05544	55	110
		SY5000-P07544	75	150
		SY5000-P09044	90	175
		SY5000-P11044	110	210
		SY5000-P13244	132	255
		SY5000-P16044	160	305
		SY5000-P18544	185	340
		SY5000-P20044	200	380
		SY5000-P22044	220	425
		SY5000-P24544	245	480
		SY5000-P28044	280	545
		SY5000-P31544	315	615

外形尺寸

SY5000-P系列11kW及以下機型外形及安裝尺寸

電壓級別	規格	W	W1	H	H1	D	d
三相380V	SY5000-P3D744	115	105	180	170	160	5
	SY5000-P5D544	150	138	235	223	160	5
	SY5000-P7D544	190	178	300	288	179	6.5
	SY5000-P01144	190	178	300	288	179	6.5

15-185kW機型外形示意圖

SY5000-P系列15kW及以上機型外形及安裝尺寸

電壓級別	規 格	機型	W	W1	H	H1	H2	D	d
三相380V	SY5000-P01544	壁掛式	242	196	392	376	350	200	9.5
	SY5000-P01844
	SY5000-P02244		293	200	504	484	460	250	9.5
	SY5000-P03044
	SY5000-P03744		310	200	558	538	510	255	9.5
	SY5000-P04544
	SY5000-P05544		380	300	610	590	560	298	12
	SY5000-P07544
	SY5000-P09044		420	350	770	746	720	340	13
	SY5000-P11044
	SY5000-P13244
	SY5000-P16044		530	400	1000	970	940	375	13
	SY5000-P18544
	SY5000-P20044		600	420	1530	1490	1450	400	—
	SY5000-P22044
	SY5000-P24544
	SY5000-P20044	柜式	600	—	1750	—	—	400	—
	SY5000-P22044
	SY5000-P24544
	SY5000-P28044		610	—	1906	—	—	605	—
	SY5000-P31544		730	—	2000	—	—	605	—
	SY5000-P35044
	SY5000-P40044

280kW及以上柜式機示意圖和外形尺寸僅供參考，以實物為主。

接線圖

　　下圖為SY5000-P系列變頻器的連接圖。用控制面板上的鍵盤操作變頻器時，只連接主回路即運轉電動機。　　

SY5000-P型風機水泵節能變頻器18.5kW（含）以下連接圖

SY5000-P型風機水泵節能變頻器22kW（含）以上連接圖
