| 概述 |
|

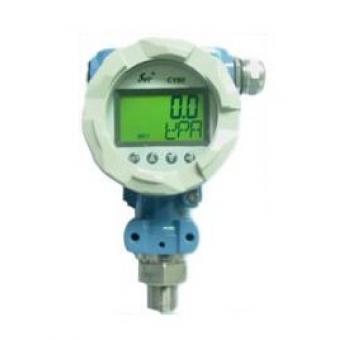

SWP-CY80低功耗壓力現場變送控制器是本公司推出新一代先進的現場變送單元。該變送
|
|
|
器采用先進的低功耗CPU配合大屏幕LCD顯示，采用鋰電池供電，可提供長達二年以上的連續
|
|
作時間，免維護。采用鋁合金外殼進口的擴散硅壓力傳感器，抗腐蝕，抗過載，穩定性好，
|
|
度高，集測量顯示變送，控制，通訊為一體?？蓱?yīng)用于石油，化工、冶金等部門各種腐蝕和
|
|
蝕腐性液體和氣體測量與控制，是替代傳統遠傳指針表和壓力表的理想產品。
|
|
儀表技術指標：
|
|
測量范圍 0 ～ 10Mpa
|
|
精 度 0.5%或0.2%
|
|
防爆類型 普通型（非防爆）
|
|
隔爆型（dIIBT4）
|
|
外形尺寸 低功耗LCD顯示：Φ80×80
|
|
使用環境 相對濕度≤90%，溫度-10～50攝氏度
|
|
介質溫度 -20℃ ～ +70℃
|
|
防護等級 IP65
|
|
連接方式 M20×15mm或根據用戶要求
|
|
通訊功能 RS485或RS232通訊方式（波特率 1200～9600pbs）
|
|
工作原理
|
|
儀表通過壓力傳感器把壓力信號變?yōu)殡娦盘枺儆汕爸梅糯笃靼汛穗娦盘柗糯鬄V波，送往CPU的A/D轉換模塊進行模擬量到數字量的變換。最后
|
|
由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：
|
|
接線方式 外形結構圖
|
|
|
|
型號命名
|
|
型 號
|
代 碼
|
說 明
|
|
SWP－CY80－
|
□
|
□
|
□
|
□
|
□
|
現場壓力顯示控制表
|
|
通訊
|
0
|
|
|
|
|
無通訊
|
|
2
|
|
|
|
|
RS-232
|
|
8
|
|
|
|
|
RS-485
|
|
輸出方式
|
00
|
|
|
|
無輸出
|
|
02
|
|
|
|
4～20mA
|
|
過程連接方式和材料
|
R
|
|
|
外螺紋G1/2（不銹鋼 1Gr18Ni9Ti）
|
|
G
|
|
|
外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti）
|
|
外殼類型
|
A
|
|
鋁外殼無現場指示，防護等級IP65
|
|
測量范圍
|
|
見標準量程表
|
|
|
例：SWP－CY80－802R－A－F2
|
|
現場壓力顯示控制表，帶RS－485通訊，4～20mA輸出，外螺紋G1/2 連接，鋁合金外殼無現場指示，防護等級IP65，測量范圍0～1MPa。
|
|
標準量程表
|
|
測量范圍
|
代號
|
量程調節范圍
|
|
0-20kPa
|
D5
|
10.0-20kPa
|
|
0-25kPa
|
D6
|
12.0-30kPa
|
|
0-40kPa
|
D7
|
12.0-40kPa
|
|
0-60kPa
|
D8
|
20.0-60kPa
|
|
|
|
|
|
0-100kPa
|
E1
|
30.0-100kPa
|
|
0-160kPa
|
E2
|
60.0-200kPa
|
|
0-200kPa
|
E3
|
60.0-200kPa
|
|
0-250kPa
|
E4
|
120.0-400kPa
|
|
0-400kPa
|
E5
|
120.0-400kPa
|
|
|
|
|
|
0-0.6MPa
|
F1
|
0.2-0.6MPa
|
|
0-1.0MPa
|
F2
|
0.3-1.0MPa
|
|
0-1.6MPa
|
F3
|
0.6-2.0MPa
|
|
0-2.0MPa
|
F4
|
0.6-2.0MPa
|
|
0-2.5MPa
|
F5
|
1.2-4.0MPa
|
|
0-4.0MPa
|
F6
|
1.2-4.0MPa
|
|
0-6.0MPa
|
F7
|
2.0-6.9MPa
|
|
|
|
|
|
0-10MPa
|
H1
|
3.0-10MPa
|
|
|
|
|
|
-50-50kPa
|
C5
|
10.0-100kPa
|
|
|
|
|
|
-100-0kPa
|
B1
|
-40-100kPa
|
|
-100-100kPa
|
B2
|
-40-100kPa
|
|
-100-300kPa
|
B3
|
50-400kPa
|
|
-100-900kPa
|
B4
|
240-1000kPa
|
|
| |
