商品描述：

SWP-T20X系列經濟型壓力變送器商品描述：

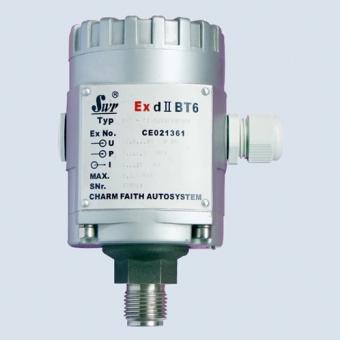

SWP-T20X系列經濟型壓力變送器

概述
SWP-T20X系列經濟型壓力變送器采用具有國際先進水平的進口陶瓷壓阻傳感器，配合高精度電子元
件，經嚴格的工藝過程裝配而成。采用無中介液的干式壓力測量技術，充分發揮了陶瓷電阻傳感器的技
術優勢，使SWP-T20X系列壓力變送器具有優異的技術性能。穩定性高，并具有很高的測量精度。
SWP-T20X系列經濟型壓力變送器具有多種型號，多種量程，多種過程連接形式?？蓮V泛用于石油、
化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及
傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。
主要特點
◆穩定性高　　　　　　　　每年優于0.1％滿量程。
◆溫度偏移小　　　　　　　由于取消了測量元件中的中介液，因而傳感器不僅獲得
了很高的測量精度，且受溫度的影響小。
◆可靠性好　　　　　　　　采用大規模IC，電路可靠性好，抗干擾性能強。
◆適用性廣　　　　　　　　產品具有多種型號，多種過程連接形式，多種制作材料
，可適應工業測量中的各種介質。
◆安裝維護簡便　　　　　　產品結構合理，體積小,重量輕，可直接任意位置安裝。

工作原理

　　儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘?，再由前置放大器把此電信號放大濾波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：

　　被測介質的壓力直接作用于傳感器的陶瓷膜片上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片最大位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上，由于膜片與基體的間隙只有0.1毫米，因此過壓時膜片的最大位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，該傳感器具有很好的穩定性和高可靠性。　　　　　　　　　　　　

技術參數

◆準確度等級　　0.5級

◆回差　　0.1%FS

◆溫度影響　　±0.1%/10℃

◆工作電壓　　DC 13V～30V

◆年穩定性　　±0.2%

◆信號輸出　　4～20mA

◆允許過壓　　量程150%

◆外型尺寸　　120×60×100 max

◆最大壓力　　量程200%

◆允許溫度　　　　介質 -20～70℃　　　環境 -20～80℃

負載特性

外形尺寸及安裝方式

接線方式　

零點及量程調整

注意事項　　　　

1、傳感器允許最大壓力為2倍量程；

2、安裝時，用扳手夾住M20×1.5的外六角部分，切不可將力作用于壓力變送器外殼。

型號內容

型　　　　號	代　　　　　　　　碼								說　　　　　　　　明
SWP-	□	□	□	□	□	□	□	□	T20X經濟型
變送器類型	T20X								經濟型
過程連接方式和材料	R								外螺紋G1/2（不銹鋼　1Gr18Ni9Ti）
過程連接方式和材料	G								外螺紋M20×1.5（不銹鋼　1Gr18Ni9Ti）
密封件材料	3F								聚四氟乙烯
信號輸出方式	2								4-20mA二線
外殼類型	A								鋁外殼無現場指示，防護等級IP65
精度等級	2								0.2
	5								0.5
	9								特殊要求
測量范圍									見標準量程表
測量范圍	Y								非標準量程
傳感器類型	R								陶瓷壓阻

＊　特殊過程連接方式和材料請?jiān)谟嗀洉r(shí)說明　　

標準量程表

測量范圍	代號	量程調節范圍
0-4kPa	D1	0.7-7kPa
0-6kPa	D2	0.7-7kPa
0-10kPa	D3	1.0-10kPa
0-16kPa	D4	10.0-20kPa
0-20kPa	D5	10.0-20kPa
0-25kPa	D6	12.0-30kPa
0-40kPa	D7	12.0-40kPa
0-60kPa	D8	20.0-60kPa

0-100kPa	E1	30.0-100kPa
0-160kPa	E2	60.0-200kPa
0-200kPa	E3	60.0-200kPa
0-250kPa	E4	120.0-400kPa
0-400kPa	E5	120.0-400kPa

0-0.6MPa	F1	0.2-0.6MPa
0-1.0MPa	F2	0.3-1.0MPa
0-1.6MPa	F3	0.6-2.0MPa
0-2.0MPa	F4	0.6-2.0MPa
0-2.5MPa	F5	1.2-4.0MPa
0-4.0MPa	F6	1.2-4.0MPa
0-6.0MPa	F7	2.0-6.9MPa

0-10MPa	H1	3.0-10MPa
0-20MPa	H2	6.0-20MPa
-2-2kPa	C1	2.0-7.0kPa
5-5kPa	C2	5.0-20kPa
-10-10kPa	C3	2.0-20kPa
-20-20kPa	C4	-8.0-20kPa
-50-50kPa	C5	10.0-100kPa

-100-0kPa	B1	-40-100kPa
-100-100kPa	B2	-40-100kPa
-100-300kPa	B3	50-400kPa
-100-900kPa	B4	240-1000kPa
