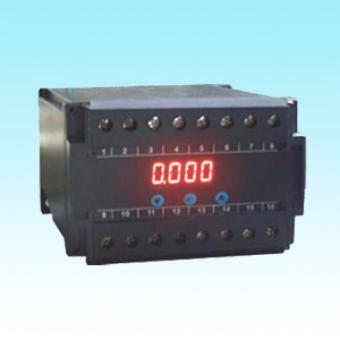

DYA三相功率變送儀表
一、主要特點
DYA三相功率變送儀表將三相功率、功率因數、無功功率等將電參量
轉換為4-20mADC或1-5VDC輸出。
二、主要技術指標
1. 精度0.5% 溫漂50PPM/℃ 絕緣耐壓AC2.0kV/min 絕緣電阻≥20MΩ（DC500V）
2. 輸入范圍：IAC 0～5A VAC 0～600V
3. 負載電阻：電流輸出RL≤750Ω 電壓輸出RL≥250kΩ
4. 供電電源：AC:85～265V DC:24V±10％
5. 工作環境：-10～60℃ 相對濕度：10%～90%
三、DYA三相功率變送儀表型譜
| 型 譜 | 說 明 | |||||||
DYA
|
大延牌儀表 | |||||||
|
|
M |
寬×高×深：（110×75×120）mm | ||||||
|
|
TE |
三相功率變送儀表 | ||||||
|
|
2 |
三相總有功功率表 | ||||||
| 3 |
三相功率因數表 | |||||||
| 5 |
三相總無功功率表 | |||||||
| 9 |
用戶特殊要求的輸入 | |||||||
|
|
1 |
（1-5）V變送輸出 | ||||||
| 2 |
（4-20）mA變送輸出 | |||||||
| 9 |
用戶特殊要求的輸出 * | |||||||
| 3 |
三相三線制 | |||||||
| 4 |
三相四線制 | |||||||
|
|
缺省為220VAC供電 | |||||||
| D |
24VDC供電 | |||||||
* 用戶特殊要求請與廠家聯系，例如：要求輸出由二線制回路供電。
四、DYA三相功率變送儀表接線圖
