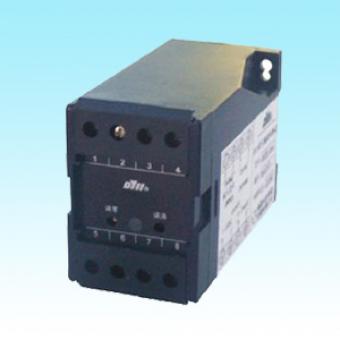

DYA直流電量隔離變送儀表
一、 主要特點
由220VAC或24VDC供電，將毫伏到幾百伏的直流電壓信號或毫安到5安
直流電流信號, 將輸入的直流電量信號轉換為4～20mADC或1～5VDC輸出。
二、 主要技術指標
1. 精度0.2% 溫漂50PPM/℃ 絕緣耐壓AC1.0kV/min 絕緣電阻≥20MΩ（DC500V）
2. 輸入范圍見表格
3. 負載電阻：電流輸出RL≤600Ω 電壓輸出RL≥250kΩ
4. 供電電源：AC:220V±15％ DC:24V±10％
5. 工作環境：-10～60℃ 相對濕度：10%～90%
三、 DYA直流信號隔離變送儀表型譜
| 型 譜 | 說 明 | ||||||
| DYA |
大延牌儀表 | ||||||
|
|
S |
寬×高×深：（55×75×120）mm |
|||||
|
|
FG |
直流電量隔離變送儀表 | |||||
|
|
0 |
0～10mADC輸入 | |||||
| 1 |
0～20mADC輸入 | ||||||
| 2 |
4～20mADC輸入 | ||||||
| 3 |
0～5ADC輸入 | ||||||
| 4 |
0～75mVDC輸入 | ||||||
| 5 |
0～150mVDC輸入 | ||||||
| 6 |
0～5VDC輸入 | ||||||
| 7 |
0～10VDC輸入 | ||||||
| 8 |
0～600VDC輸入 | ||||||
| 9 |
1～5VDC輸入 | ||||||
|
|
1 |
1～5VDC輸出 |
|||||
| 2 |
4～20mADC輸出 | ||||||
|
|
|
缺省為220VAC供電 | |||||
| D |
24VDC供電 |
||||||
四、 DYA直流信號隔離變送儀表接線圖
