WP6000-EX WP6047-EX WP6036-EX檢測端隔離式安全柵
WP6000-EX檢測端隔離式安全柵,從安全區向危險區提供隔離直流電源供給變送器,變送器產生的(4～20)mA DC電流信號從危險區隔離傳輸?shù)桨踩珔^(qū),獨立回路(4～20)mA DC或(1～5)V DC輸出。

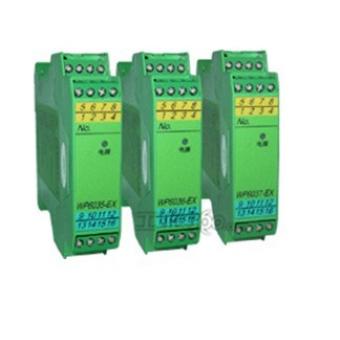

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
防爆標志：[Exib]ⅡC
功 耗：約3W（24V供電，20mA輸出時）
危險區輸入：(4～20)mA DC
供變送器電壓：≥16V(20mA輸出，250Ω負載時)
安全區輸出：
WP6000-EX WP6000-EX(V)
信 號： (4～20)mA (1～5)V
輸出負載： (100～650)Ω 250Ω（內部）
輸出精度: 0.5級
溫度漂移：0.01% F.S/℃
連續工作溫度：(-20～+60)℃
國家防爆電氣產品質量監督檢驗中心(CQST)認證參數 (9、10、13、14端子間)
U0≤30V, I0≤26mA, C0≤0.4μF ,L0≤1mH,P0≤0.78W,Um＝250V DC/AC
適用現場設備
二線制變送器、(4～20)mA DC電流信號
功能示意圖
儀表接線圖
儀表選型
型號
輸入信號
輸出信號
配電電壓
通道號
WP6047-EX
(4~20)mA DC
(4~20)mA DC /(1~5)V DC
(18.5~28.5)V DC
單通道
WP6036-EX
(4~20)mA DC
(4~20)mA DC /(1~5)V DC
(18.5~28.5)V DC
雙通道
訂貨指南:
用戶需要現場危險區為接壓力/差壓變送器的配電器安全柵。
訂貨型號：WP6047-EX
