WP6210系列WP6211 WP6212 WP6213 WP6214 WP6215 WP6216 WP6217 WP6218熱電阻溫度變送器
輸入信號：Pt10、Pt100、Cu50、Cu100熱電阻 注：訂貨時必須注明量程范圍 (范圍內可任意選擇)。
WP6210系列熱電阻溫度變送器是一種模塊化結構導軌式儀表。它將熱電阻的變化轉換為與溫度成線性關系的(4～20)mA DC或(1～5)V DC隔離信號輸出。

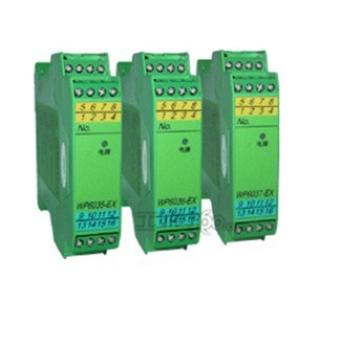

產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
產品特點
輸出信號:（4～20）mA DC或(1～5)V DC
負載電阻: (4～20) mA DC輸出時≤500Ω
(1～5) V Dc輸出時≥250kΩ
輸入引線電阻影響: 每線電阻≤5Ω(三線相等)
精 度: 0.5級
共模干擾: 50Hz時＜5mV
響應時間: ＜1s
隔 離: 輸入、輸出、電源間相互隔離
電 源：24V DC±2V
功 耗：＜1.5W
環境溫度：0~50℃
環境大氣壓：(86~110)KPa
相對濕度：＜90%（不結露）
絕緣電阻：電源、輸入、輸出端子間≥100MΩ
絕緣強度：電源、輸入、輸出端子間500V AC1分鐘不飛弧、不擊穿
重 量：約150g
維 護：在安裝配線狀態下，儀表可以更換
功能示意圖
儀表接線圖
儀表選型
型號
分度號
輸出信號
通道數
備注
WP6211
Cu50
(4~20)mA/(1~5)V DC
一進一出
出廠時輸出默認為(4~20)mA，如需(1~5)V訂貨時請說明
WP6212
Cu100
(4~20)mA/(1~5)V DC
WP6213
Pt10
(4~20)mA/(1~5)V DC
WP6214
Pt100
(4~20)mA/(1~5)V DC
WP6215
Cu50
(4~20)mA/(1~5)V DC
一進二出
WP6216
Cu100
(4~20)mA/(1~5)V DC
WP6217
Pt10
(4~20)mA/(1~5)V DC
WP6218
Pt100
(4~20)mA/(1~5)V DC
訂貨指南:
用戶需要熱電阻Pt100型溫度變送器溫度范圍0~200℃，
訂貨型號：WP6214（Pt100 0~200℃）
