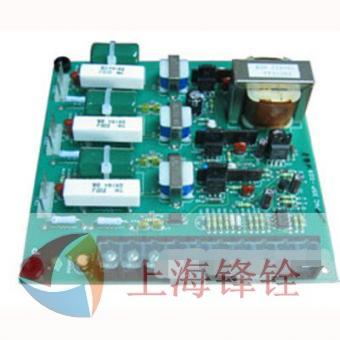

該板是日本島電公司的三相半控橋晶閘管調壓器控制主板,與島電或其它公司的調節輸出為4~20mA的智能PID調節器配套。
核心電路由島電專用厚膜電路SIC1005，運算放大器，脈沖變壓器等單元組成就。
用戶使用時，可接入MFX系列單相晶閘管與二極管反并聯半控橋模塊：
主要用于三相三角形中心不接地的純阻交流負載控制，具有觸發可靠，工作穩定，使用靈活等優點。
投放中國市場已超過20年的成功應用經歷，(注：PAC35P不適合大型變壓器控制）
板上已標有全部輸入/輸出端子的符號，其中C1~C2端接的是儀表的4~20mA控制輸出，
CN1，CN2，CN3，端為外接的功率模塊以及三相交流電源輸入。
FL，F(xiàn)C，F(xiàn)H為電源50Hz/60Hz，頻率選擇，端子R1，R2，R3及M端外接電位器（10K Ω功率2W）
參照控制方式接線圖可自由組成下述幾種控制方式：
（1） 直接方式：R2 ~R3 短路，輸出電壓直接隨輸入的4~20MA信號.
(2)直接加限幅方式:輸出除隨輸入信號改變的同時,還可通過R1,R2,M端外接的10K電位器限制最大的電壓輸出.
例如:由外部電位器緩慢調整到全輸出,作為硅碳棒,白金加熱器或變壓器控制時的緩啟動,
避免過大的沖擊電流或減小加熱器設計功率過大等問題.
(3)限幅加手動:可在R1,R2,M端和R1,R2,R3端接入兩個10K電位器,并且R2端串入切換開關,
實現自動帶限幅和手動調節輸出的切換.此外限幅可取消,成為自動手動切換.
輸出選配MFX系列單相晶閘管與二極管反并聯半控橋模塊,觸發電流50Ma,
一般選小于20mA為宜.PAC35C是三相周波過零調功板,其接線與PAC35P相同.
PAC35P,PAC35C可與MFX系列單相晶閘管與二極管反并聯半控橋模塊組成一體化三相電力調整器
