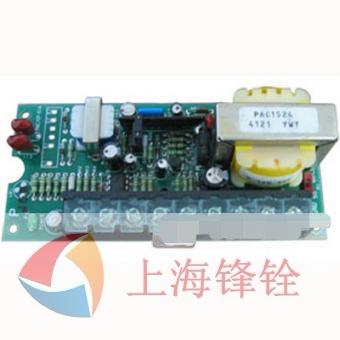

該板是日本島電公司單相晶閘管調壓器控制主板，與島電或其它公司調節輸出為4~20mA的智能PID調節器配套。
核心電路由島電專用厚膜電路SIC1005,運算放大器,脈沖變壓器等單元組成.用戶使用時,
可配套使用MTX系列單相晶閘管反并聯模塊,主要用于單相交流純阻負載或變壓器控制,
具有觸發可靠,工作穩定,使用靈活等優點.投放中國市場已有20年的成功應用經歷,經典設計,經久不衰.
在板上已標有全部輸入輸出端子的符號,其中C1~C2端接的是儀表的4~20mA調節輸出,
RA~T2為單相220V交流電源輸入,開關S1為電源50Hz/60Hz頻率選擇,
端子R1,R2,R3及M端外接電位器(10KΩ,功率2W)參照控制方式接線圖按照(1),(2),(3)方式接線可自由組成下述幾種控制方式:
(1)直接方式:R2~R3短路,輸出電壓直接隨輸入的4~20mA信號變化.
(2)直接加限幅方式:輸出除隨輸入信號改變的同時,還可通過R1,R2,R3端外接的10K電位器限制最大的電壓輸出,
例如:由外部電位器緩慢調整到全輸出,作為硅碳棒,白金加熱器或變壓器控制時的緩啟動,
避免過大的沖擊電流或減小加熱器設計功率過大等問題.
(3)限幅加手動方式:可在R1,R2,M端和R1,R2,R3端接入兩個10K電位器,并且R2端串入切換開關,
實現自動帶限幅和手動調節輸出的切換.此外,限幅可取消,成為自動手動切換.
輸出選配MTX系列單相晶閘管反并聯模塊,觸發電流50mA,一般小于200mA為宜.
PAC15C是周波過零調功板,其接線與PAC15P相同
