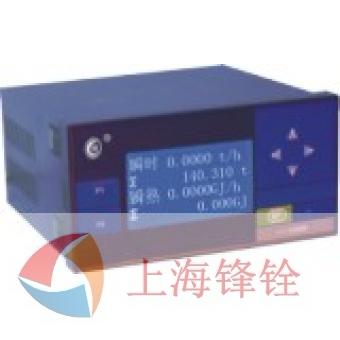

HR-LCD-XLQR水熱(冷)量積算控制記錄儀商品描述：
|
主要特點：
|
可用于水暖等供熱系統及熱交換系統，對傳熱、傳質實現在線計量，從而為企業能源管理、能源消耗計量、技術經濟指標核算提供依據。
僅在輸入口輸入壓力、溫度、流量信號時，即成為熱焓顯示積算控制儀，可計量傳熱介質的熱量。
可顯示和換算為多種能源計量單位供用戶選擇；如：KJ、MJ、GJ、KW·h（千瓦時）等法定計量單位，也可換算為KCar（大卡）、106KCar（百萬大卡）、6.0×106KCar（標準噸）、7.0×103KCar（千克標煤）、7.0×106Kcar(標準煤）等能源管理中的在用計量單位或國際作用單位。
在設計上吸納了當今電腦結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了大容量的數據存儲區，軟件上采用雙重備份功能從而有效的累積流量數據的可靠性；顯示器采用大屏幕液晶圖形顯示板，軟件上引入中文WINDOWS的框架思路，并采用了數據壓縮技術。準電腦化的結構,高度地體現了微處理器化儀表的優越性，成功地在體積僅80×160×140mm殼體中集成了具有流量/熱能積算及可存儲最長達220天測量數據的多功能儀表。
具有防盜功能。
|
技術指標
|
| 輸入信號 |
模 擬 量 |
熱電偶：標準熱電偶─-B、S、K、E、T、J、Wre3-25、F2等
電 阻：標準熱電阻─Pt100、Cu100、Cu50、BA1、BA2等
電 流：0～10mA、4～20mA、0～20mA等--輸入阻抗≤250Ω
電 壓：0～5V、1～5V等--輸入阻抗≥250KΩ
波 形：矩形或正弦波
幅 度：大于等于4V
頻 率：0～10KHz（或根據用戶要求） |
| 輸出信號 |
模擬量輸出
報警輸出
通訊輸出
饋電輸出 |
·DC 0～10mA（負載電阻≤750Ω）
·DC 4～20mA（負載電阻≤500Ω）
·DC 0～5V（負載電阻≥250KΩ）
·DC 1～5V（負載電阻≥250KΩ）
繼電器輸出─帶回差，觸點：AC220V/1A；DC24V/3A（阻性負載）
接口方式─標準串行雙向通訊接口：光電隔離，RS－485，RS－232等
波特率─1200bps～19.2Kbps 自由設定 采用標準MODBUS RTU通信協議
DC24±1V，負載電流≤30mA |
| 特 性 |
測量精度
頻率轉換精度
分辨率
測量范圍
記錄間隔
記錄長度
顯示方式
報 警
定量控制
溫度補償
打印控制
參數設定
保護方式 |
±0.5%FS或0.2%FS
±1脈沖（LMS） 一般優于0.2%
±1字
-9999～99999字
1秒～4分鐘之間分著1，2，4，6，15，30，60，120，240秒九檔可供選擇
22小時（記錄間隔1秒）～220天（記錄間隔4分鐘）
帶背光大屏幕LCD圖形顯示器，同屏顯示：
·入口溫度 ·出口溫度 ·瞬時流量 ·時鐘
·報警狀況 ·瞬時能量 ·累積能量 ·累積流量
·可選擇繼電器上限、下限報警輸出
·報警方式為帶回差（用戶可自由設定）
可選擇繼電器定量控制
0～50℃數字式溫度自動補償
直接配接串行打印機(如SP-40ASH系列微打等)，可實現即時或定時打印控制，打印接口為RS-232
·中文菜單提示
·面板輕觸式按鍵設定
·參數設定值斷電后永久保存
·參數設定值密碼鎖定
·斷電后累積值保持時間大于五年
·電源欠壓自動復位
·工作異常自動復位（Watch Dog）
|
| 使用環境 |
環境溫度
相對濕度
供電電源
功 耗
|
0～50℃
≤85%RH ·避免強腐蝕氣體
常規型 ·AC 220V %（50HZ±2HZ）
特殊型 ·AC 90V～265V-開關電源
·DC 24V±2V-開關電源
·≤6W（AC220V電源供電）
·≤6W（AC90V～265V開關電源供電）
·≤6W（DC24V電源供電） |
|
|
| HR-LCD-XLQR |
C812系列（橫式） |
S812系列（豎式） |
| 儀表外形 |
|
|
| 外形尺寸 |
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
| 開孔尺寸 |
 單位：mm
|
 單位：mm
|
| 重量 |
·常規型：950g ·特殊型：600g
|
| 接線圖 |
橫式
|
| 備注 |
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。 |
| 型譜表 |
| 型 號 |
說 明 |
| HR-LCD-XLQ |
□ |
□ |
-□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
-□ |
□ |
液晶熱量積算顯示 |
| 儀表功能 |
R |
|
|
|
|
|
|
|
|
|
|
帶記錄 |
| 外形尺寸 |
|
C812
S812 |
|
|
|
|
|
|
|
|
|
160×80mm（橫式）
80×160mm（豎式） |
通訊方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
|
無通訊輸出
RS-232通訊口
RS-485通訊口
RS-232打印口 |
報警/變送
輸出方式 |
|
0
1
2
3
4
5
8 |
|
|
|
|
|
|
|
無輸出
繼電器控制輸出
4～20mA變送輸出
0～10mA變送輸出
1～5V變送輸出
0～5V變送輸出
特殊要求變送輸出 |
| 流量輸入類型 |
|
□ |
|
|
|
|
|
|
參見下表“輸入類型表” |
| 入口輸入類型 |
|
□ |
|
|
|
|
|
參見下表“輸入類型表” |
| 出口輸入類型 |
|
□ |
|
|
|
|
參見下表“輸入類型表” |
第一路
報警方式 |
|
N
H
L |
|
|
|
無報警（可省略）
上限報警 （只能選其中一種報警方式）
下限報警 |
第二路
報警方式 |
|
N
H
L |
|
|
無報警（可省略）
上限報警 （只能選其中一種報警方式）
下限報警 |
| 饋電輸出 |
|
P
2P |
|
一路DC24V輸出（見備注）
二路DC24V輸出（見備注） |
| 供電方式 |
|
T
W
A |
90～265V供電（開關電源)
DC24V供電（開關電源)
AC220V供電（線性電源） |
| 測量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（請注明） |
|
 輸入類型 |
| 代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
說明 |
| A |
4～20mA |
-9999～99999字 |
B3 |
熱電偶B型 |
400～1800℃ |
本表所列為最大 量程，可在量程 范圍內通過修改 儀表二級參數確 定量程范圍。 |
| B |
0～10mA |
-9999～99999字 |
S |
熱電偶S型 |
0～1600℃ |
| C |
1～5V |
-9999～99999字 |
K |
熱電偶K型 |
0～1300℃ |
| D |
0～5V |
-9999～99999字 |
E |
熱電偶E型 |
0～1000℃ |
| M |
0～20mA |
-9999～99999字 |
T |
熱電偶T型 |
-199.9～400.0℃ |
| F |
頻率 |
0～10KHz |
J |
熱電偶J型 |
0～1000℃ |
| C1 |
Cu50 |
-50.0～150.0℃ |
W |
Wre3-25 |
0～2300℃ |
| C2 |
Cu100 |
-50.0～150.0℃ |
F2 |
高溫輻射熱電偶 |
0～2000℃ |
| G |
Pt100 |
-199.9～650.0℃ |
R |
特定 |
-9999～99999字 |
| B1 |
BA1 |
-199.9～600.0℃ |
|
|
|
| B2 |
BA2 |
-199.9～600.0℃ |
|
|
|
|
